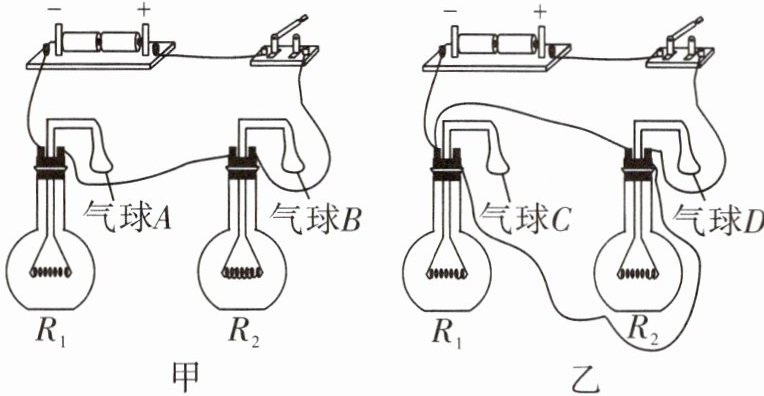

10. 为了探究电流产生的热量跟什么因素有关系,某同学设计了如图所示的甲、乙两装置。将两段阻值不同的电阻丝($R_1 ＜ R_2$)分别密封在两个完全相同的烧瓶中,并通过短玻璃管与相同的气球相连,两次实验电源电压不变。下列说法正确的是 ( )


A.该实验只运用了“转换法”的思想
B.甲装置可探究电流产生的热量与电流大小是否有关
C.在相等时间内,比较A与C体积变化大小可探究产生的热量与电流大小的关系
D.在相等时间内,气球的膨胀程度由大到小顺序为$D ＞ C ＞ B ＞ A$

答案： C

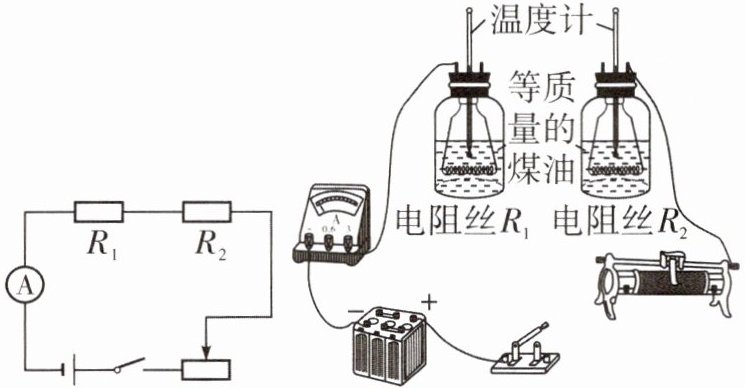

11. 在“探究电流产生的热量与哪些因素有关”的实验中,提供了如图所示的实验器材,其中$R_1 ＞ R_2$。

〔实验一〕探究电流产生的热量与电阻的关系
(1)请按照图中的电路图将对应实物图连接完整。
(2)电路中电阻丝的连接方式是为了控制______；电阻丝放出热量的多少,通过______来进行判断。
(3)闭合开关,经过一定时间,用电阻丝$R_1加热的煤油温度升高了\Delta t_1$,用电阻丝$R_2加热的煤油温度升高了\Delta t_2$,那么$\Delta t_1$______(填“＞”“＜”或“=”)$\Delta t_2$。
〔实验二〕探究电流产生的热量与电流的关系
(4)闭合开关,移动滑动变阻器的滑片,使电路中的电流变成实验一中电流的2倍,且通电时间相同。实验发现：用电阻丝$R_1$(或$R_2$)加热的煤油,温度升高量$\Delta t_1'$(或$\Delta t_2'$)______(填“＞”“＜”或“=”)$2\Delta t_1$(或$2\Delta t_2$),该实验说明电流产生的热量与电流大小______(填“成”或“不成”)比例关系。
(5)你认为做这个实验产生误差的主要原因是______。

答案：
(1) （实物图连接需根据电路图，将电源、开关、滑动变阻器、电流表、R₁、R₂依次串联，电流表正负接线柱正确连接，滑动变阻器“一上一下”接入电路）
(2) 电流和通电时间相同；温度计示数的变化量
(3) ＞
(4) ＞；不成
(5) 煤油吸收的热量小于电阻丝放出的热量（或存在热量损失）

12. 如图所示的电路中,电源电压保持不变,电阻丝$R_1的阻值为10\ \Omega$,当开关$S$闭合后,电压表的示数为$2\ V$,电流表的示数为$0.4\ A$,求：
(1)通电$10\ s电阻丝R_1$产生的热量。
(2)电源两端的电压。

答案： 解：
(1) 由图可知，R₁与R₂串联，电流表测电路电流I=0.4A。
根据焦耳定律，R₁产生的热量：Q₁=I²R₁t=(0.4A)²×10Ω×10s=16J。
(2) 电压表测R₂两端电压U₂=2V，电路电流I=0.4A。
R₁两端电压：U₁=IR₁=0.4A×10Ω=4V。
电源电压：U=U₁+U₂=4V+2V=6V。
答：
(1)16J；
(2)6V。
