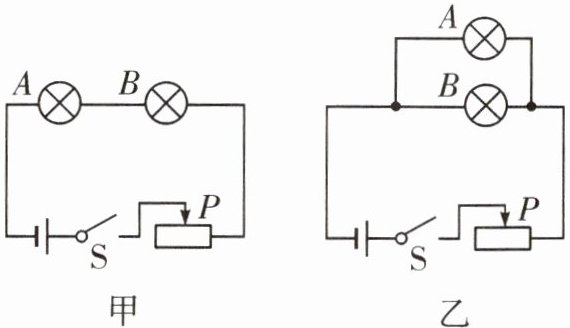

8. 在“探究电功率与电阻关系”时,实验准备了阻值分别为5 Ω、15 Ω的A、B两个同一类型的灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响,下列说法正确的是______( )
A. 图甲中A灯泡比B灯泡亮
B. 图甲中滑动变阻器滑片向左滑动过程中,两个灯泡的亮度都变亮
C. 图乙中A灯泡比B灯泡亮
D. 图乙中滑动变阻器滑片向左滑动过程中,两个灯泡的亮度都变亮

答案： BC

9. 如图所示电路,电源电压恒定,R₀为定值电阻,R为滑动变阻器(a、b为其两端点),电流表串联在电路中,另有一只电压表接在了A、B、C三接线点中的某两点之间。闭合开关S后,当滑片P移至某一端点时,电流表示数为0.4 A,电压表示数为8 V,再将滑片P移动至另一位置时,电流表示数为0.6 A,电压表示数为6 V。则下列说法正确的是( )


A.电压表接在了A、B两点之间
B.电源电压为14 V
C.当滑动变阻器的滑片P在b端时,定值电阻R₀的功率为1.6 W
D.当滑动变阻器的滑片P在a端时,电路消耗的总功率是4.8 W

答案： C

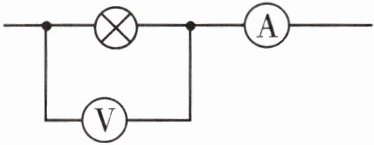

10. 如图所示是做电学实验时所用电路的一部分,根据图中两表的示数,一定能测出灯泡______( )


A.正常发光时的电阻
B.实际电功率
C.消耗的电能
D.产生的热量

答案： B

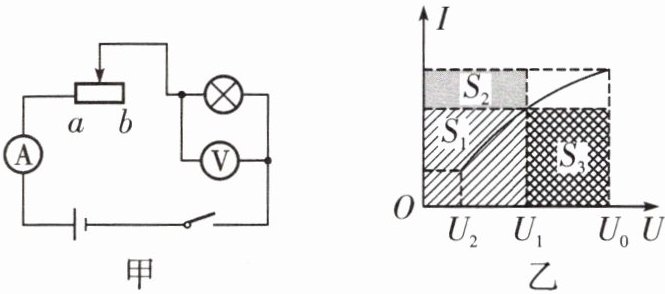

11. (2024·宁波一模)小科用如图所示电路测定小灯泡的电功率,将滑片从b移至a,记录多组数据并描绘出如图乙所示的I-U图像,若图中面积$S_1$表示灯泡两端电压为$U_1$时消耗的电功率大小,则此时滑动变阻器所消耗的电功率可表示为______( )
$A. S_2 $
$B. S_3 $
$C. S_1＋S_2 $
$D. S_1＋S_3$

答案： B

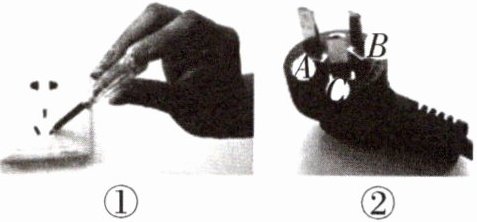

12. 小华把测电笔插入三孔插座中,如图①所示,若电路连接无误,则图中测电笔的氖管______(填“会”或“不会”)发光。小华观察家中电热水壶的三脚插头,如图②所示,她判断三脚插头的脚______(填“A”“B”或“C”)应与电热水壶的金属外壳相连。

答案： 不会；A
