《2025年课堂作业武汉出版社八年级物理上册人教版》

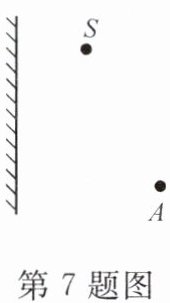

7. 如图,平面镜前有一点光源S,A为平面镜前某一点,请画出点光源S发出的光经平面镜反射后过A点的光路图。

答案：

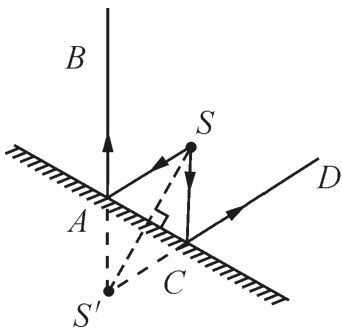

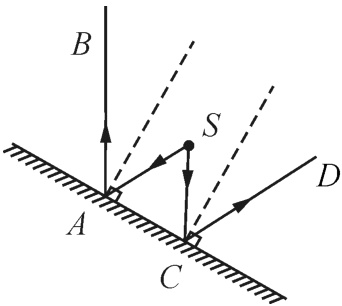

8. 如图,AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线,请你用作图方法确定发光点S的位置。

答案：
方法一：
　　　　
方法二：
　　　　

9. 如图,一直角三棱镜顶角为30°,一束光垂直于AB边入射,从AC边又射入空气中,请画出完整的光路图。

答案：

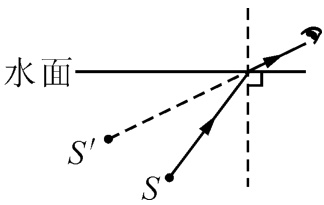

10. 如图甲,渔民看到水中有一条鱼,为了叉到鱼,他们不是对准图乙中肉眼所看到的S'处,而是对准位置更深的S处叉去。因为S处才是鱼真实的位置,S'处是鱼的像的位置。请你在图乙中作出人眼观察鱼的光路图。

答案：

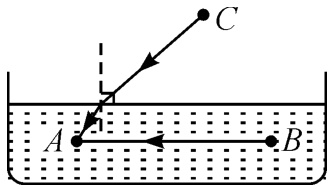

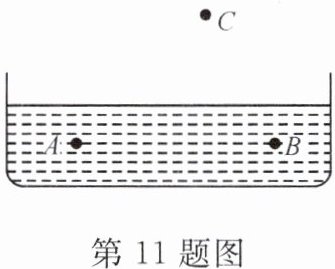

11. 如图,潜水员眼睛在水下A点处,B点有条小鱼,C点有只小鸟。请作出潜水员观察小鱼和小鸟的光路图。

答案：

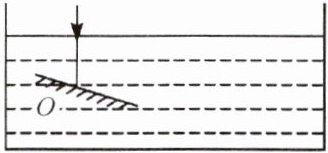

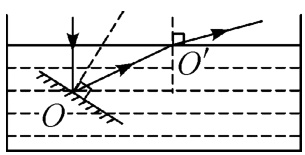

12. 将一平面镜斜放在装有水的水槽中,有一束光线垂直射入水中,如图所示,请画出这束光线经平面镜反射后再由水中射入空气中的光路图。

答案：
