《2025年课堂作业武汉出版社八年级物理上册人教版》

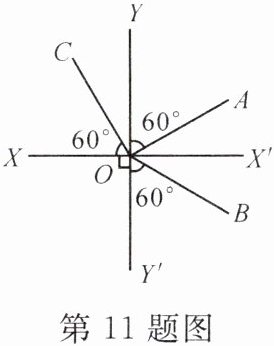

11. 空气和玻璃界面上的入射光线、反射光线和折射光线如图所示,则BO是入射光线,反射角的大小为30°,空气在界面YY'的左侧。

答案： BO 30° YY' 左

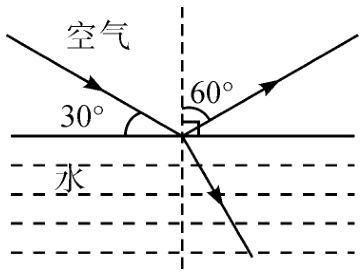

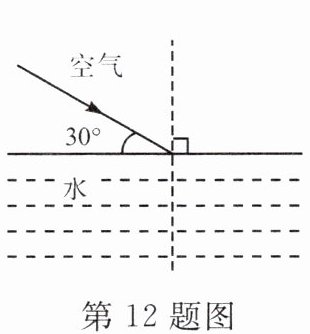

12. 如图,一束光从空气斜射到水面发生反射和折射,请在图中作出反射光线(标明反射角的度数)和折射光线的大致方向。

答案：

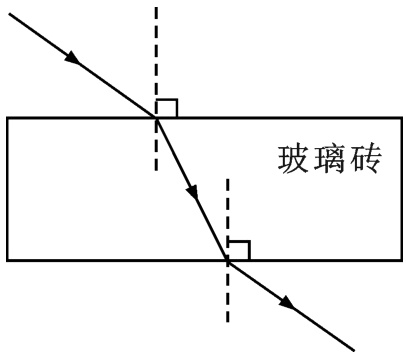

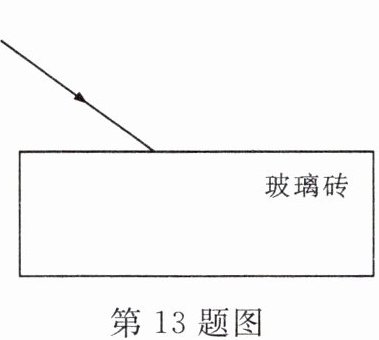

13. 如图所示,一束光线从空气中射向一块方形玻璃砖,该玻璃砖上、下表面平行。画出该光线射入玻璃砖和从玻璃砖射出时的光路图。

答案：

14. 小华同学用激光笔照射水面,在水槽壁上出现了两个红点A和B,如图所示。若保持入射点O的位置不变,欲使点A下移至点A',应使入射光线MO绕着点O沿顺时针(选填“顺时针”或“逆时针”)方向转动,此时入射角变大(选填“变大”“变小”或“不变”)；若保持入射光线不变,欲使点B下移至点B',应使水面上升(选填“上升”或“下降”),在水面变化的过程中,折射角不变(选填“变大”“变小”或“不变”)。

答案： 顺时针 变大 上升 不变

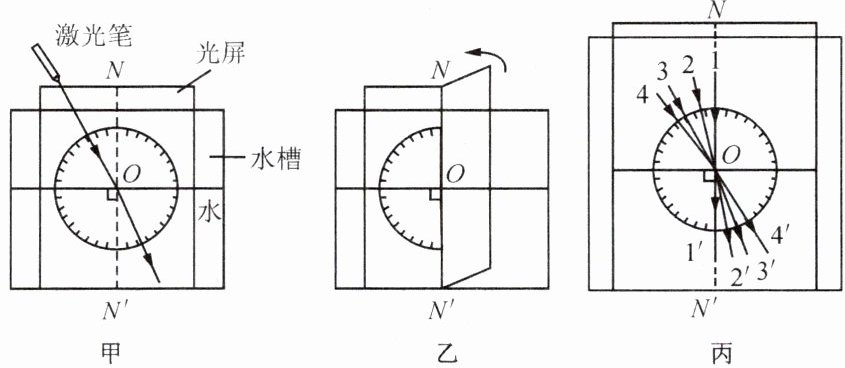

15. 如图甲,某小组选用了激光笔、水、水槽、可折转的光屏(带刻度)等器材,用于研究光从空气射入水中时的折射现象。

(1)如图乙,使用可折转的光屏,是为了观察折射光线、入射光线和法线是否在同一平面内。
(2)光从空气射入水中,入射点为O点,不断改变入射角,读出刻度盘上对应的折射角,将实验结果画在图丙中,其中1和1'、2和2'、3和3'、4和4'分别表示各次入射光线和对应的折射光线的位置。由此可得出,光从空气斜射入水中时,折射角随入射角的增大而增大,且折射角小于(选填“大于”“小于”或“等于”)入射角。

答案：
(1)在同一平面内
(2)增大 小于
