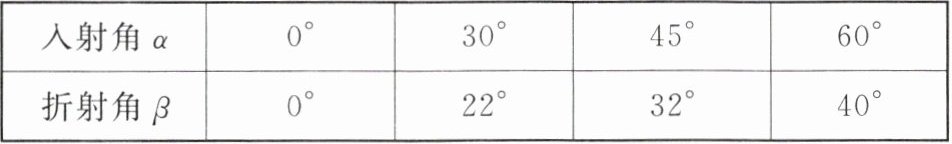

11. 小强同学研究光的折射现象的实验装置如图所示。在玻璃水槽中竖直放置的光屏是由NOE和NOF两个半圆形光屏组成的,NOM为两半圆的分界线,其中光屏NOF可绕直径NOM前后转动。实验测量的数据如下表所示。

| 入射角$\alpha$ | $0^\circ$ | $30^\circ$ | $45^\circ$ | $60^\circ$ |
| 折射角$\beta$ | $0^\circ$ | $22^\circ$ | $32^\circ$ | $40^\circ$ |

(1)小强将光屏NOF向后转动一定角度后,在光屏NOF上不能看到折射光,这说明折射光线和入射光线在同一平面内。
(2)由表中数据可知,光从空气斜射入水中时,折射角小于入射角,且折射角随着入射角的增大而增大。
(3)在水面处除了发生光的折射现象,还伴随有光的反射现象。

答案：
(1)不能 在
(2)小于 增大
(3)反射

12. 小明利用透明玻璃板探究平面镜成像特点的实验装置如图所示。

(1)实验中选择两支完全一样的蜡烛A和蜡烛C,是为了便于比较像与物体的大小。
(2)在实验中用透明玻璃板代替平面镜,目的是便于确定像的位置。如果有3 mm厚和2 mm厚的两块玻璃板,应选择2mm厚的玻璃板做实验。
(3)实验时,点燃竖直玻璃板前的蜡烛A,可以看到玻璃板后面出现蜡烛的像B。小明拿另一支大小相同的不点燃的蜡烛C在玻璃板后面移动,当蜡烛C移动到像B处时,可以看到它跟像B完全重合。由此可以得出的结论是平面镜所成的像与物体的大小相等。
(4)小明将蜡烛A逐渐远离玻璃板时,它的像的大小将不变(选填“变大”“不变”或“变小”)。
(5)移去后面的蜡烛C,并在其所在位置上放一块与玻璃板平行的光屏,则光屏上不能(选填“能”或“不能”)承接到蜡烛A的像,所以平面镜所成的像是虚(选填“虚”或“实”)像。此时在玻璃板前能(选填“能”或“不能”)看到蜡烛A的像。

答案：
(1)便于比较像与物体的大小
(2)便于确定像的位置 2
(3)不点燃 平面镜所成的像与物体的大小相等
(4)不变
(5)不能 虚 能
