《2025年课堂作业武汉出版社八年级物理上册人教版》

16. 某同学探究凸透镜成像的规律的实验装置如图所示。他先用焦距为10 cm的凸透镜甲进行实验，在光屏上得到了清晰缩小的实像。接下来他改用焦距为20 cm的凸透镜乙继续实验，若不改变发光体和凸透镜的位置，要在光屏上成清晰的像，调节光屏的方法及光屏上像的变化情况正确的是（C）。

A.光屏靠近凸透镜移动，像变大
B.光屏靠近凸透镜移动，像变小
C.光屏远离凸透镜移动，像变大
D.光屏远离凸透镜移动，像变小

答案： C

17. 某同学用蜡烛、凸透镜和光屏等器材探究凸透镜成像的规律。

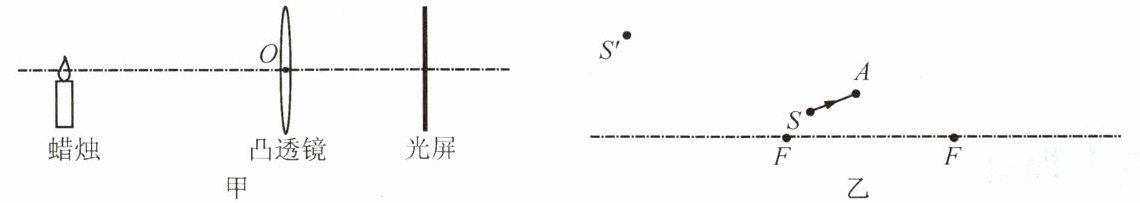

（1）用焦距为10 cm的凸透镜进行实验，蜡烛、凸透镜和光屏的位置如图甲所示。此时，光屏上得到烛焰清晰的______、______立的实像。
（2）保持凸透镜和光屏的位置不变，换用焦距为20 cm的凸透镜继续实验，下列说法正确的是______（填写字母代号）。
A. 向左移动蜡烛，可以在光屏上得到烛焰缩小的清晰的实像
B. 向左移动蜡烛，可以在光屏上得到烛焰放大的清晰的实像
C. 向右移动蜡烛，可以在光屏上得到烛焰放大的清晰的实像
D. 无论怎样移动蜡烛，在光屏上都得不到烛焰的清晰的像

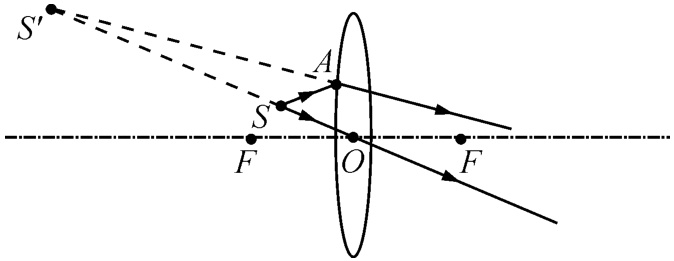

（3）如图乙所示，F表示凸透镜的焦点，S表示烛焰，S'表示S经凸透镜折射后所成的像，请在图乙中画出入射光线SA经过凸透镜之后的出射光线。

答案：

(1)缩小　倒
(2)D
(3)

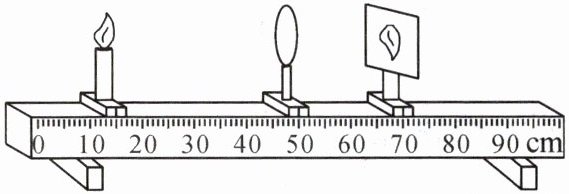

18. 在探究凸透镜成像的规律实验中，将蜡烛、焦距等于10 cm的凸透镜、光屏放在光具座上，调节烛焰、凸透镜和光屏的中心在同一高度，把凸透镜固定在50 cm处。
（1）将蜡烛放在A点，光屏位于B点，此时为了找到清晰的像，应将光屏向左（选填“左”或“右”）移动。

|次数|1|2|3|4|5|6|
|----|----|----|----|----|----|----|
|物距u/cm|40|35|30|25|20|15|
|像距v/cm|13.5|14|15|16.7|20| |
（2）依次改变蜡烛的位置并移动光屏，直到找到清晰的像，记录的数据如上表。
①在1～4次实验中，所成的像为倒立、缩小的实像。
②第6次的像比第5次的像大（选填“大”或“小”），像距是30cm。
（3）将蜡烛放在C点时，要想看到蜡烛的像，正确的观察方法应是取下光屏，在光屏一侧透过凸透镜直接观察。此时观察到烛焰所成的像为正立、放大的虚像。若希望看到更大的像，应将蜡烛向左（选填“左”或“右”）移动。
（4）若在观察第6次成像时，发现由于燃烧时间较长蜡烛变短了，使像成在了光屏的上（选填“上”或“下”）方。为了使烛焰的像成在光屏中央，可将凸透镜适当下（选填“上”或“下”）调，此时烛焰中心位于凸透镜的主光轴下方（选填“主光轴上方”“主光轴下方”或“主光轴上”）。

答案：
(1)左
(2)①缩小
②大　30
(3)取下光屏，在光屏一侧透过凸透镜直接观察　正立　放大　虚　左
(4)上　下　主光轴下方
