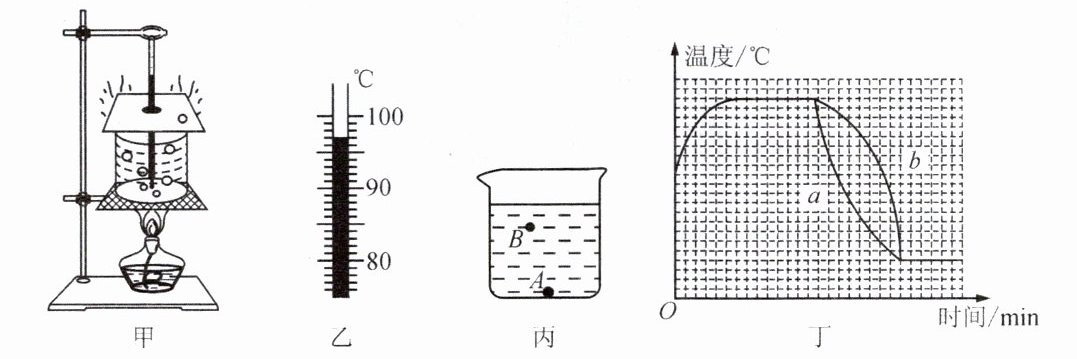

21. 小明探究水在沸腾前后温度变化的特点的实验装置如图甲所示。

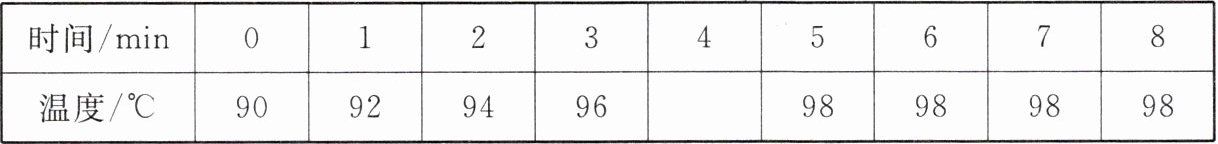

|时间/min|0|1|2|3|4|5|6|7|8|
|温度/℃|90|92|94|96| |98|98|98|98|

(1)在安装器材确定铁圈的位置时,需要(选填“需要”或“不需要”)点燃酒精灯。
(2)第4 min时温度计的示数如图乙所示,此时水的温度是97℃。小明发现,温度计玻璃外壳有水雾,原因是水蒸气发生液化(填物态变化名称)。
(3)如图丙所示,水沸腾时,某一气泡由A处上升至B处的过程中,气泡会变大(选填“变大”“不变”或“变小”),这时气泡内的气体是水蒸气(选填“空气”或“水蒸气”)。由表中数据可知,实验中水的沸点为98℃,水沸腾时,温度计的示数不变(选填“变大”“不变”或“变小”)。
(4)水沸腾后,撤去酒精灯,待其自然冷却至室温,则水冷却过程的温度随时间变化的图像为图丁中的a(选填“a”或“b”)。

答案：
(1)需要
(2)97 液化
(3)变大 水蒸气 98 不变
(4)a
