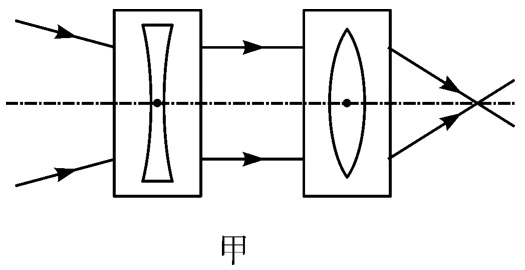

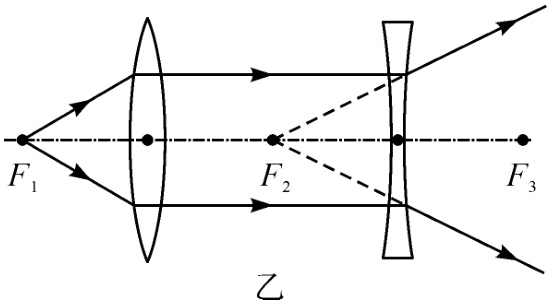

3. 如图,在图甲的方框中填入合适的透镜,并完成图乙中的光路图。
↗—□—→—□—↘

甲
$F_1↙—○—F_2—∨—F_3 $
乙

答案：
3.

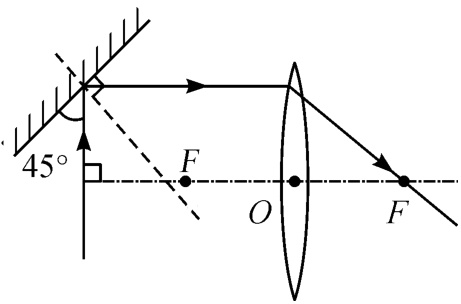

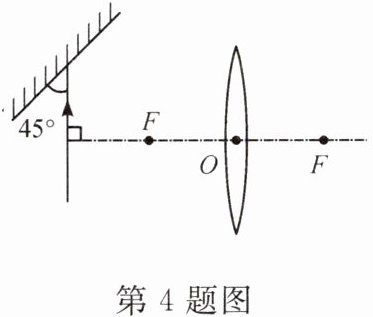

4. 如图,一束光线垂直于凸透镜的主光轴射向平面镜,在图中画出经过平面镜反射后射向凸透镜的入射光线和折射光线。

答案：
4.

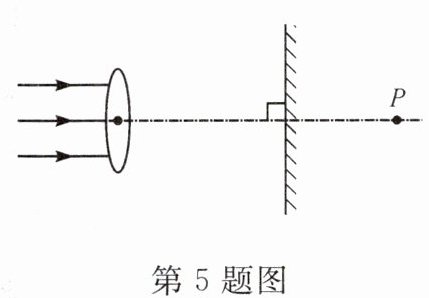

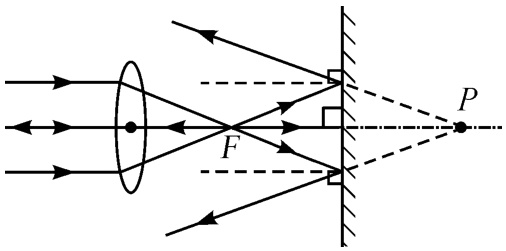

5. 如图,凸透镜的主光轴垂直于平面镜,一束平行于主光轴的光先后经过凸透镜折射和平面镜反射后,平面镜前的人看到光束好像是从平面镜后的P点射出(P点在凸透镜的主光轴上)。请找出凸透镜的一个焦点F并完成光路图。

答案：
5.

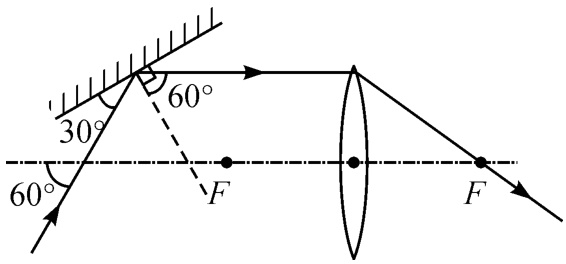

6. 如图,一条光线与凸透镜主光轴的夹角为60°,斜向上入射到放在主光轴上方的平面镜上,入射光线与镜面的夹角为30°。请完成光路图。
30°↗ 60°↘—F—○—F

答案：
6.

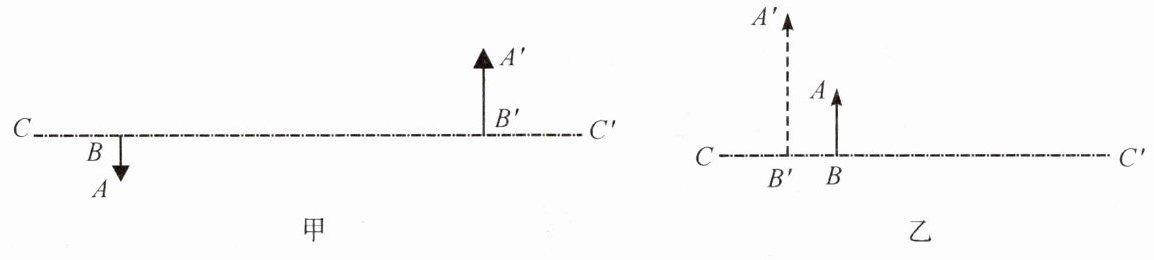

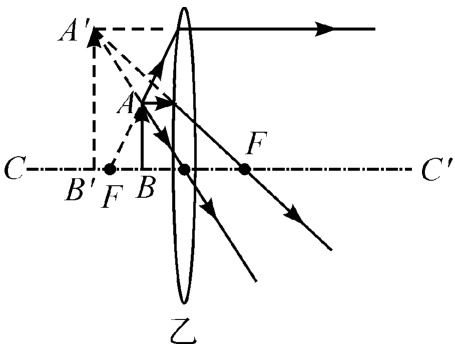

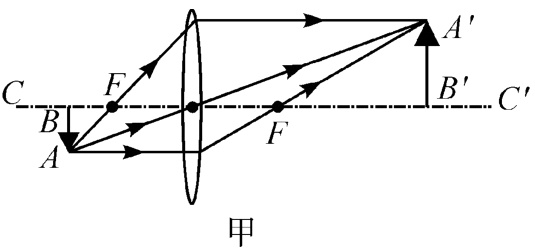

7. 如图,根据物体AB和它的像A'B',画出以下两幅图中透镜和焦点的位置(两侧焦点都通过光学作图作出)。
C—B↓A—B'↑A'—C'
甲
C—B'—B↑A—A'↑—C'

乙

答案：
7.
