《2025年名师金典八年级科学上册浙教版》

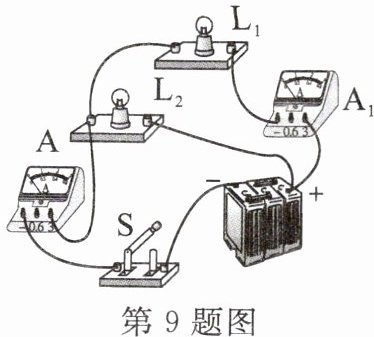

9. 如图所示$,A_1$测______的电流,A测______的电流；若$A_1$的示数是0.8A,A的示数是1.9A,则通过灯泡$L_2$的电流$I_2= ______A。$

答案： L₁　L₁和L₂(或干路)　1.1

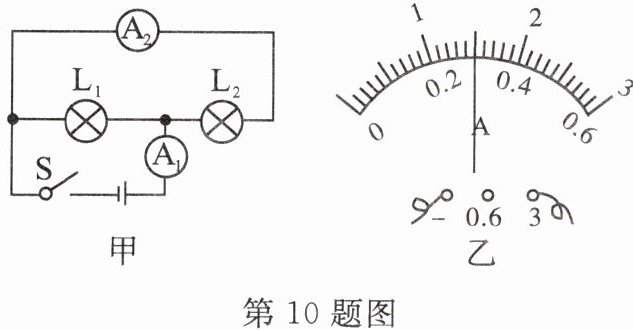

10. 如图甲电路,闭合开关S后,两个灯泡都能发光,图乙为电流表$A_1$指针的位置,电流表$A_2$示数是0.5A,请回答下列问题。

(1)灯泡$L_1$和$L_2$的连接方式是______(填“串联”或“并联”)。
(2)通过灯$L_1$的电流为______A。

答案：
(1)并联　
(2)1

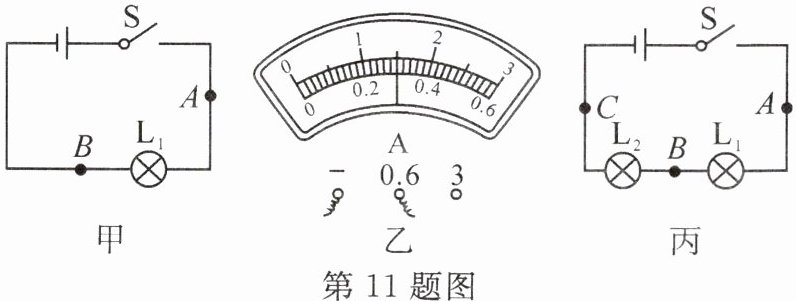

11. 探究串联电路的电流特点。

(1)猜想：由于用电器阻碍,电流流过用电器会减小。
(2)连接电路,用电流表测出A点电流,如图乙所示,则Iₐ= ______A,再测出B点电流,得到A、B两点电流相等。更换不同规格的灯泡,重复上述实验,都得到相同结论。由此判断猜想是______的。
(3)为进一步得出两个灯泡串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出Iₐ= Iᵦ= Ic；小华认为可以不需要再测量,在(2)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程：______。

答案：
(2)0.3　错误　
(3)因Iₐ=Iᵦ、Iᵦ=Ic,故Iₐ=Iᵦ=Ic

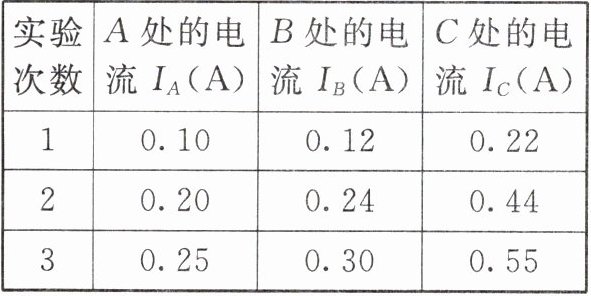

12. 小科按照课本要求探究并联电路中电流的关系,他们设计的电路如图所示。将电流表分别接入到电路中的A、B、C处,测出它们的电流,如表所示。


| 实验次数 | A处的电流Iₐ(A) | B处的电流Iᵦ(A) | C处的电流Ic(A) |
| 1 | 0.10 | 0.12 | 0.22 |
| 2 | 0.20 | 0.24 | 0.44 |
| 3 | 0.25 | 0.30 | 0.55 |

(1)通过对表中数据的分析,可以得出的结论是______。
(2)测量三次的目的是______,在实验中可以采用______或______的方法来改变电流的大小从而进行三次实验。
(3)结合你自己用一个电流表做实验时的体会,提出一条对本实验的改进意见：______。

答案：
(1)并联电路中干路电流等于各支路电流之和　
(2)排除偶然性，寻找普遍规律　更换不同规格的小灯泡　改变电源电压　
(3)实验时操作麻烦，且误差较大,应在A、B、C三处均接上电流表，同时测量三处的电流

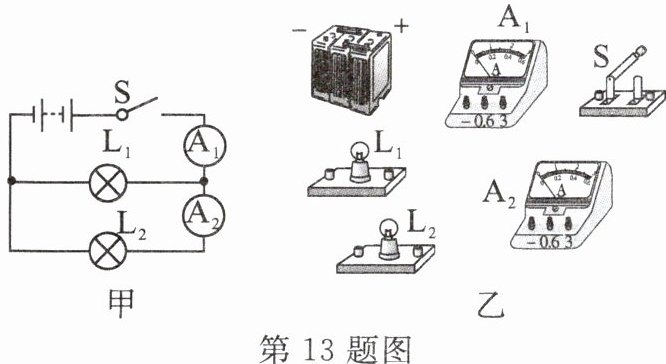

13. 在图甲中,闭合开关后,通过灯$L_1$的电流为0.5A,通过灯$L_2$的电流为0.4A。请根据图甲的电路图将图乙中的实物用笔画线代替导线连接起来。

答案：
如图

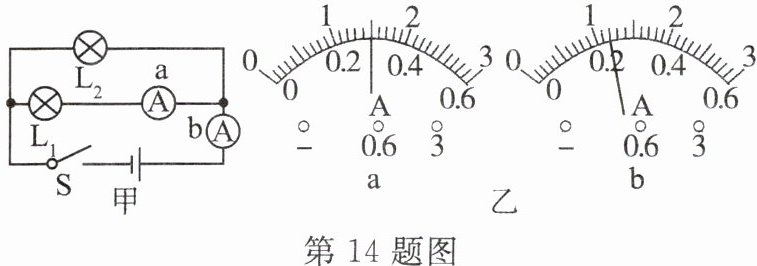

14. 如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中电流表a测量的是通过______(填“电源$”“L_1”$或$“L_2”)$的电流,电流表b的示数应为______A,通过$L_2$的电流为______A。

答案： L₁　1.2　0.9
