《2025年名师金典八年级科学上册浙教版》

11. 在图中画出入射光线AO的折射光线OB的大概位置和反射光线OC。

答案：
如图

12. 如图所示,一束光线从空气中射向一块方形玻璃砖,该玻璃砖上、下表面平行。画出该光线射入玻璃砖和从玻璃砖射出时的光路。

答案：
如图

13. 如图所示,画出光线斜射入半圆形玻璃砖的大致光路(O为圆心),并画出经玻璃砖后进入空气中的光路。

答案：
如图

14. 一束光线斜射入三角形玻璃砖,如图所示,请作出光线穿过玻璃砖折射的大致光路图。

答案：
如图

15. 如图,在湖边上方有一盏路灯,潜水员在水下E处看到了路灯的像。图中A、B两点,其中有一个是路灯,另一个是路灯的像。在图中画出水下E处的潜水员看到路灯的光路图。

答案：
如图

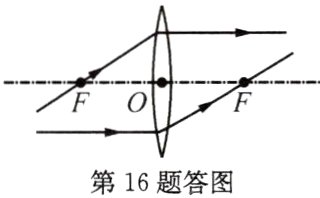

16. 请将如图所示的光路图补充完整。

答案：
如图

17. 请画出图中射向凹透镜的两条入射光线。

答案：
如图

18. 把冰块制成的凸透镜正对着太阳,冰透镜的焦点为F,请在图中完成光路。

答案：
如图

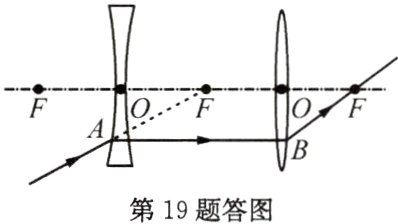

19. 已知图中的凹透镜和凸透镜的焦距相同,根据两种透镜对光线的作用,画出已知光线的入射光线和折射光线。

答案：
如图

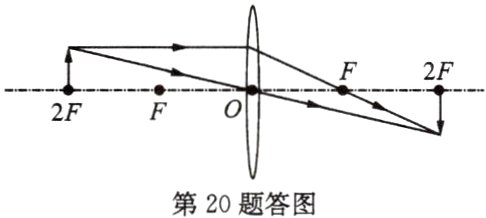

20. 如图所示,物体“↑”放在凸透镜主光轴上2F处,请在图中画出该物体通过凸透镜成像的光路图。

答案：
如图

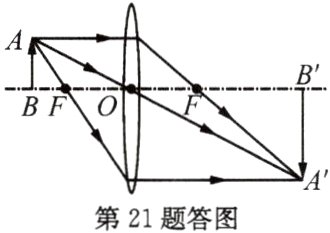

21. 如图所示是凸透镜成像的一种情况,其中AB是物体,A′B′是AB的像。请在图中适当位置上画出凸透镜,并确定两个焦点的位置。

答案：
. 如图
