《2025年名师金典八年级科学上册浙教版》

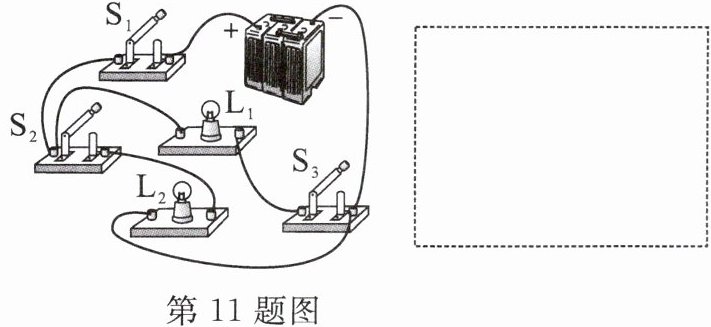

11.根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
如图

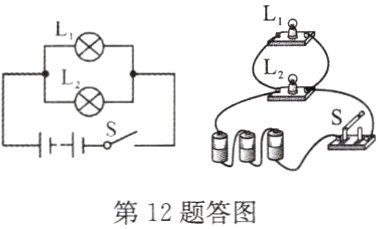

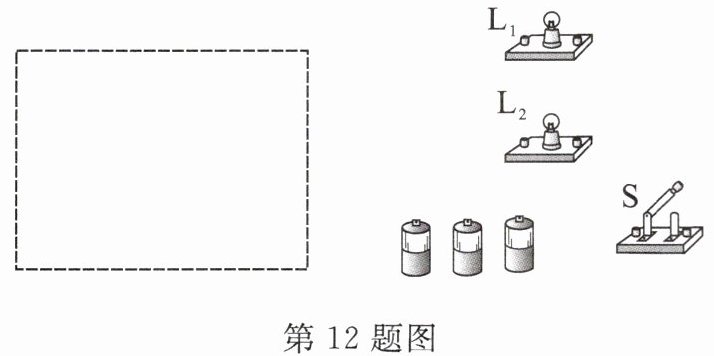

12.在虚线框内画出电池组电源、小灯泡$L_1$和$L_2$并联、S为干路开关的电路图,并在图中连接实物图。

答案：
如图

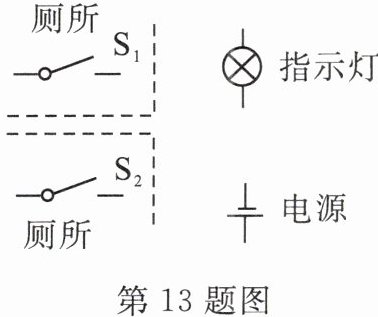

13.小满暑假坐火车去北京,在火车上发现车厢后面有两个厕所,只有当两个厕所的门都关上时,车厢指示灯才会发光,指示牌才会显示“厕所有人”字样,提醒顾客两个厕所内都有人,请用笔画线将图中各元件连接成符合上述设计要求的电路图。

答案：
如图

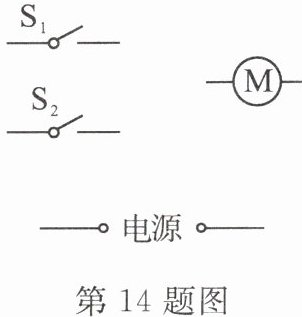

14.指纹锁是目前应用比较广泛的智能锁具,通过“指纹”开关$S_1$或“密码”开关$S_2$都能启动电动机M运转,打开门锁。请用笔画线将图中的各元件连接成符合上述设计要求的电路图。

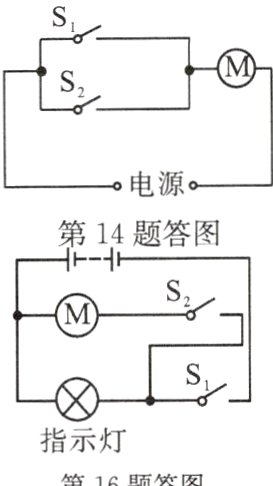

答案： 如图

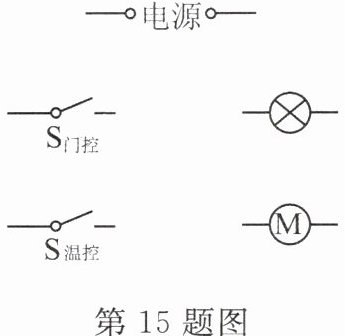

15.电冰箱的压缩机(电动机)是由温控开关控制的,冷藏室中的照明灯是由门控开关控制的,即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接符合上述要求的电冰箱工作电路图。

答案：
如图

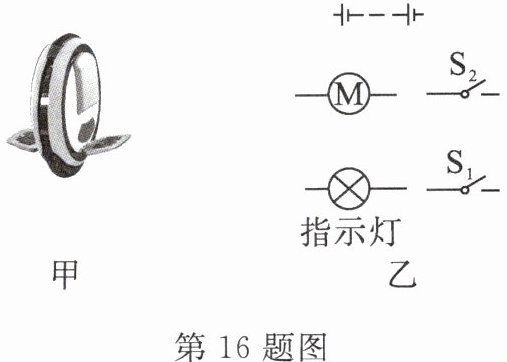

16.如图甲是某品牌的单轮平衡车,它是依靠电力驱动及人体平衡能力控制的代步工具。为了确保安全,该单轮平衡车的电路部分安装2个开关——电源开关$S_1$和压力开关$S_2,$当手动闭合$S_1$时,指示灯亮起；此时骑行者再站立于平衡车踏板上后$S_2$自动闭合,电动机才能正常启动,平衡车才开始运动。未闭合$S_1$或骑行者未站立于踏板上,电动机都无法启动。请根据上述要求,用笔画线将图乙电路图连接完整。

答案：
如图
