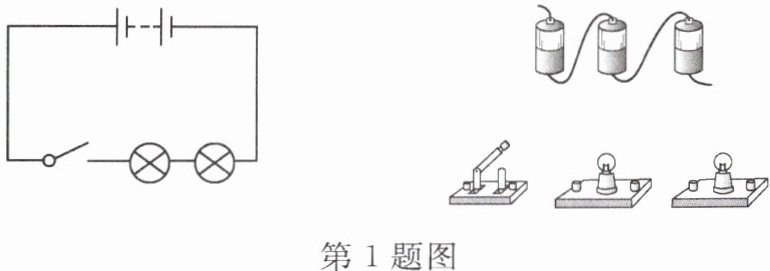

1.根据如图所示的电路图,用笔画线代替导线,连接实物图。

答案：
如图

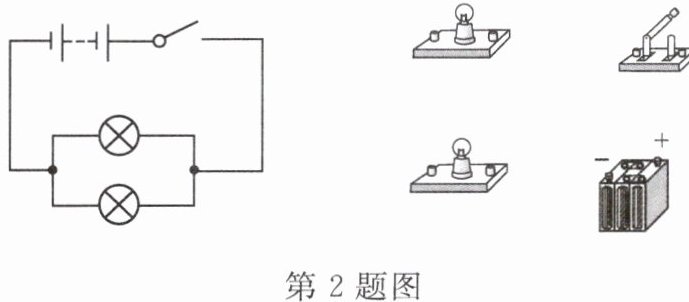

2.根据如图所示的电路图,用笔画线代替导线,连接实物图。

答案：
如图

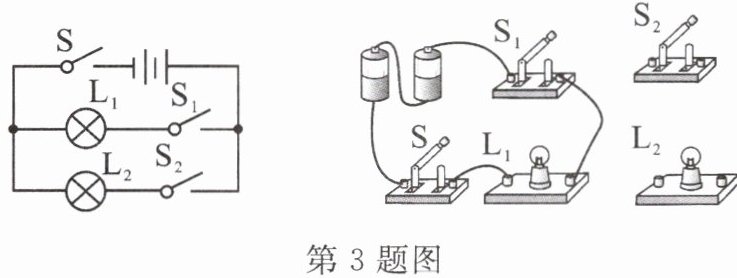

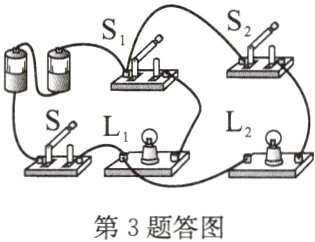

3.根据如图所示的电路图,用笔画线代替导线,连接实物图。

答案：
如图

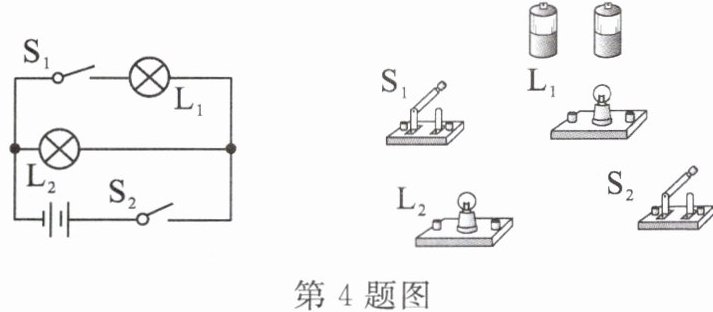

4.根据如图所示的电路图,用笔画线代替导线,连接实物图。

答案：
如图

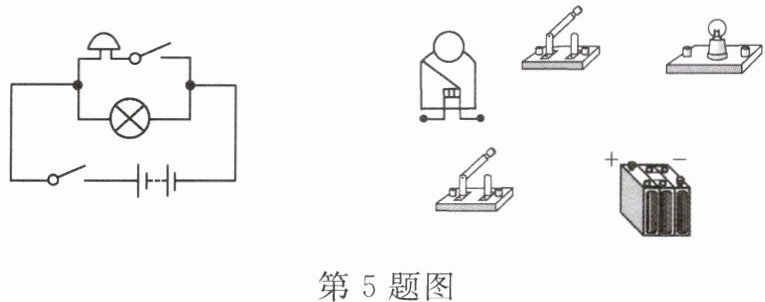

5.根据如图所示的电路图,用笔画线代替导线,连接实物图。

答案：
如图

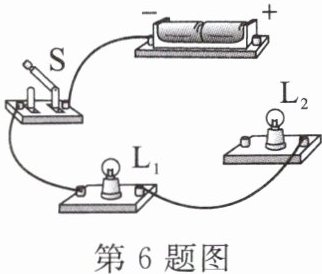

6.用笔画线代替导线,将实物电路补充完整,使小灯泡$L_1、$$L_2$并联,开关控制两个灯泡,导线不能交叉。

答案：
如图

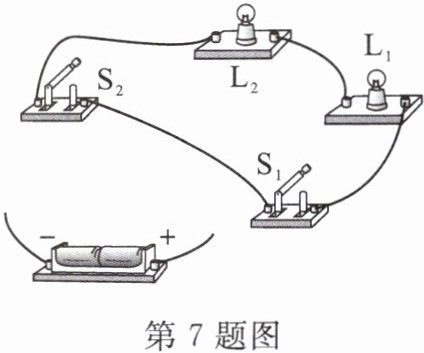

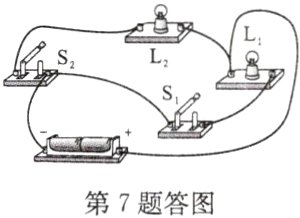

7.用笔画线代替导线,将电源两端的两个线头接入电路,形成两盏灯并联,且$S_1$只控制$L_1,S_2$只控制$L_2。$

答案：
如图

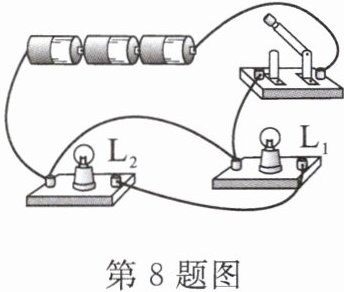

8.如图的电路中有一根导线连接错误,要求在错误处画“×”,再添加一根导线,使两灯并联连接。

答案：
如图

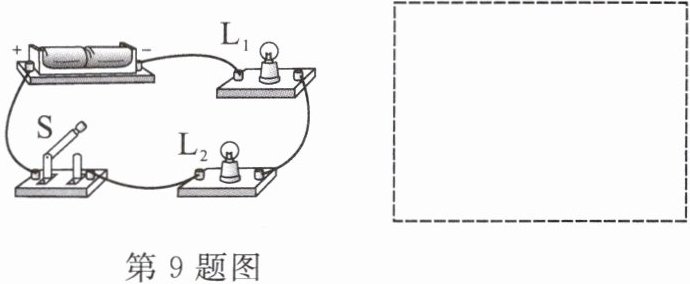

9.根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
如图

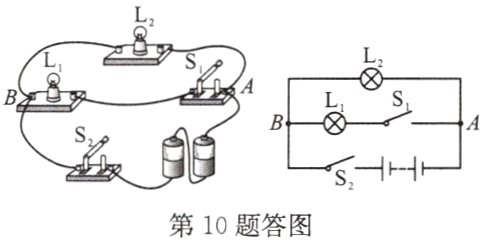

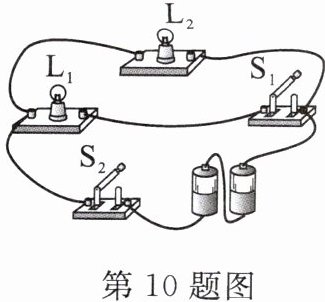

10.根据如图所示的实物图,先在图上用“A、B”标出两个分支点,再在虚线框内画出对应的电路图。

答案：
如图
