《2025年名师金典八年级科学上册浙教版》

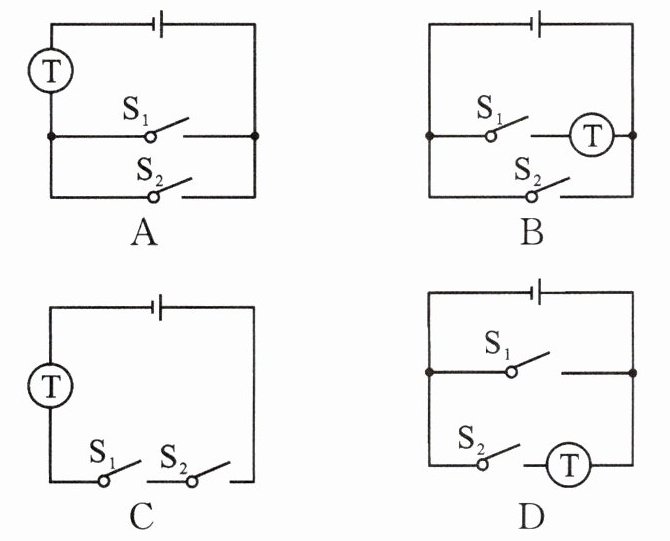

1. 取件人从智能快递柜取件时,可以通过手机扫码(相当于只闭合开关$S_1),$也可以通过输入密码(相当于只闭合开关$S_2)$使装置T启动打开柜门。下列电路图符合上述要求的是( )
A
T
$S_1$
$S_2$
B
$S_1$
T
$S_2$
C
T
$S_1 S_2$
D

$S_1$
$S_2 T$

答案： A

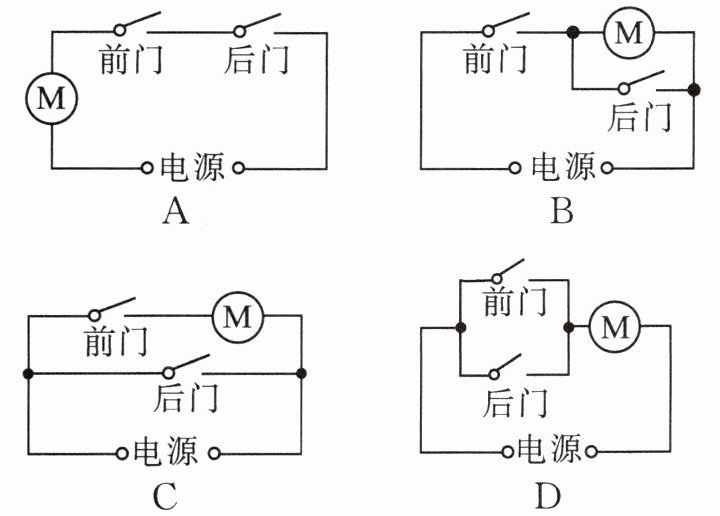

2. 新能源电动汽车的动力来源于电动机。它的设计充分考虑了人身安全,前、后两门(电路开关)中任意一个门没有关闭好,车都无法行驶。下列电路符合要求的是 ………………… ( )
A
M
前门 后门
电源

B
前门
M
后门
电源
C
前门
M
后门
电源
D
前门
M
后门
电源

答案： A

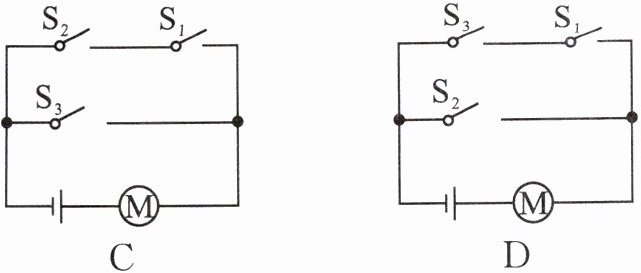

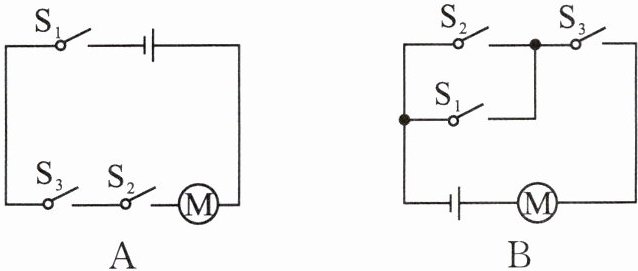

3. 某停车场有自动和人工两种抬杆放行方式。车辆自动识别装置识别车牌成功$S_1$自动闭合,付费成功$S_2$自动闭合,电动机工作,抬杆放行。若识别车牌失败$S_1$无法闭合,则付费后利用人工闭合$S_3,$电动机工作,抬杆放行。下列电路设计符合此功能的是 ………………… ( )
A
$S_1$
$S_3 S_2 M$

电源
B
$S_2 S_3$
$S_1$

M
电源
C
$S_2 S_1$
$S_3$
M
电源
D
$S_3 S_1$
$S_2$
M
电源

答案： C

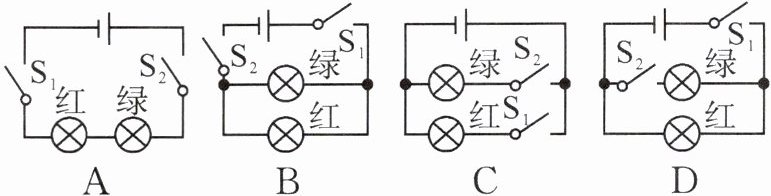

4. 停车场“车位占用”提醒电路,要求车位被占用时,该车位上方只有红色指示灯亮；车位未被占用时,上方只有绿色指示灯亮。下列电路能实现上述要求的是 ………………… ( )
A
$S_1 $红
$S_2 $绿
B
$S_2 $绿
$S_1 $红
C
绿$ S_2$
红$ S_1$

电源
D
$S_2 $绿
$S_1 $红
电源

答案： C

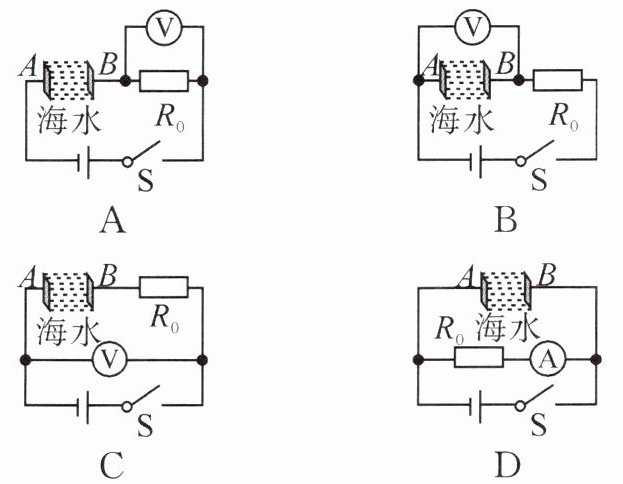

5. 海水盐浓度越大,其导电性越好,固定间距金属片A、B之间海水的电阻越小。下列电路中,电源电压恒定,R₀为定值电阻,闭合开关S,海水盐浓度越大,电表示数越大的是 ……( )

A
A B
V R₀
S 电源
B
A B
V R₀
S 电源
C
A B
V R₀
S 电源
D
A B
A R₀
海水
S 电源

答案： A

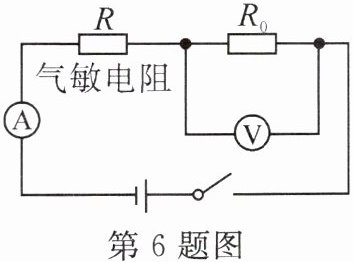

6. 如图所示为小科设计的天然气泄漏检测电路,电源电压恒定不变,R₀为定值电阻,R为气敏电阻。R的阻值随天然气浓度的增大而减小,则天然气 ………………… ( )

A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小

答案： D
