《2025年名师金典八年级科学上册浙教版》

12.小明在实验室中连接了如图所示的电路,下列对此电路的认识正确的是 ………( )

A.灯$L_1、$$L_2$串联,电压表测灯$L_1$的电压
B.灯$L_1、$$L_2$串联,电压表测灯$L_2$的电压
C.灯$L_1、$$L_2$并联,电压表测灯$L_1$的电压
D.灯$L_1、$$L_2$并联,电压表测灯$L_2$的电压

答案： B

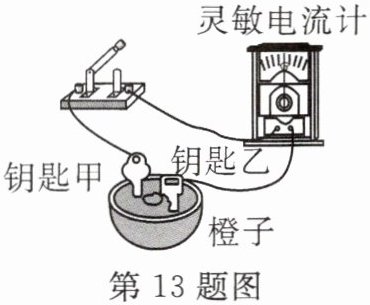

13.用导线将开关、灵敏电流计和材质不同的钥匙甲、乙相连,将两钥匙插入橙子中(如图)。闭合开关,灵敏电流计指针发生偏转。下列推测一定正确的是 …………………( )

A.闭合开关后,橙子内有电流通过
B.钥匙甲的导电能力比钥匙乙的强
C.通过钥匙甲的电流比通过钥匙乙的大
D.闭合开关后,橙子内只发生物理变化

答案： A

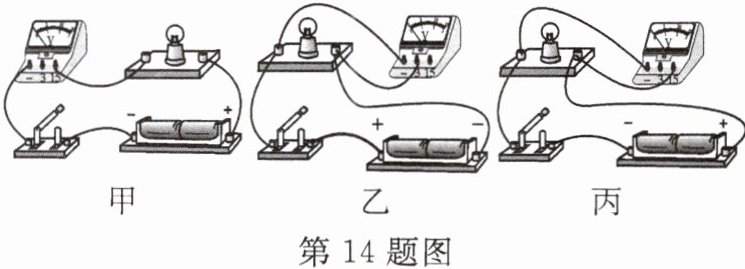

14.如图所示,用电压表测量小灯泡两端的电压,结合电压表使用方法,指出甲、乙、丙三图中电压表使用的错误。

(1)图甲：______。
(2)图乙：______。
(3)图丙：______。

答案： （1）电压表与小灯泡串联
(2)电压表正负接线柱接反
(3)电压表选用的量程过大

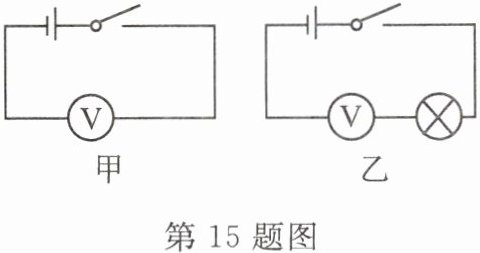

15.动手试一试：先按如图甲所示连接电路,闭合开关,测出______；再按图乙所示连接电路,闭合开关,电压表______(填“有”或“无”)示数。比较两次电压表的示数会发现：______。

答案： 电源电压 有 两次电压表的示数基本相同

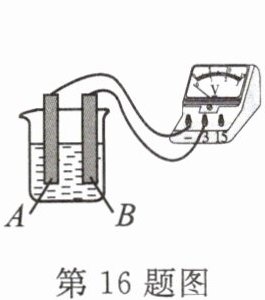

16.将两块不同的金属片A、B浸在盐水中,就可形成一个电池,该电池对外供电时,将______能转化为电能。将金属片A、B分别用导线连接到电压表接线柱上,若电压表的指针发生如图所示的偏转,则金属片A是该电池的______(填“正”或“负”)极。

答案： 化学 正

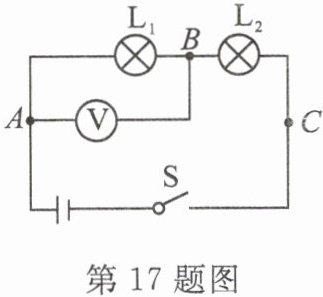

17.如图所示,先用电压表测灯$L_1$两端电压,再测灯$L_2$两端电压。在测$L_2$两端电压时,小金只将电压表接A的一端改接C,这种接法______(填“正确”或“不正确”),理由是______；而小丽只将电压表接B的一端改接C,则测得的是______电压,这样操作有可能带来的操作错误是______。

答案： 不正确 电压表正负接线柱接反 电源(总) 超出电压表的量程

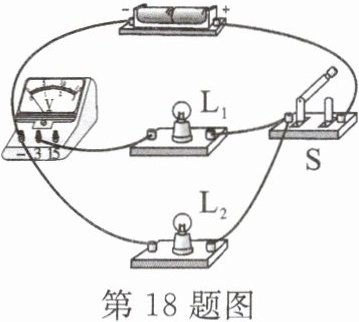

18.要用电压表测$L_2$两端的电压,连接电路如图所示。图中只有一根导线连错,请在连错的导线上画“×”,将电路连接正确。

答案：
