《2025年名师金典八年级科学上册浙教版》

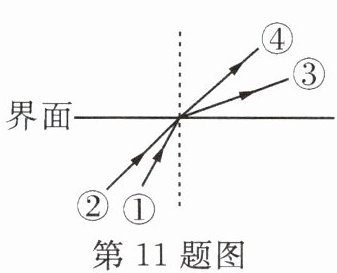

11. 如图所示是两束光在玻璃和空气中传播的光路,其中①和②是入射光线,③和④是折射光线。则入射光线②与折射光线______是同一束光,界面的上方是______(填“玻璃”或“空气”)。

答案： ③ 空气

12. 小李用激光笔发出一束红光从空气斜射入水中的情景如图,图中______为入射光线,______为折射光线；保持入射点O不动,在竖直平面内,顺时针缓慢旋转入射光线AO至图中虚线DO位置,折射角将______(填“变大”“变小”或“不变”)。

答案： AO OC 变小

13. 如图所示,光线从某种透明介质射入空气,在分界面处发生反射和折射,则______是反射光线,______是折射光线,______是界面,______是法线,界面的______(填“上方”“下方”“左侧”或“右侧”)是空气。

答案： OF OG AB CD 右侧

14. 射水鱼是一种小型观赏鱼类。如图所示,射水鱼看到水面上方的昆虫是光从______(填“空气射向水”或“水射向空气”)时发生折射形成的______(填“虚”或“实”)像。如果要射落昆虫,那么射水鱼应该向看到的昆虫的______(填“上方”或“下方”)射水。

答案： 空气射向水 虚 下方

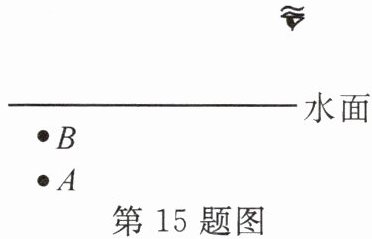

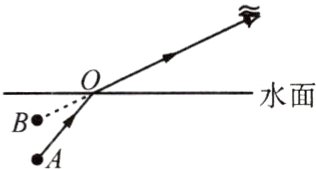

15. “潭清疑水浅”。请通过作光路图说明“疑水浅”这一现象产生的原因。图中A是水池底的一点,B为人眼看到的该点的位置。

答案：

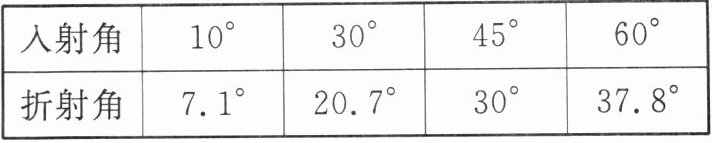

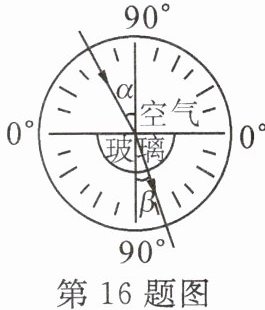

16. 如图是某同学利用光具盘探究光从空气斜射入玻璃中时的光路,经过多次实验并记录了如表数据。请分析回答下列问题。
|入射角|10°|30°|45°|60°|
|折射角|7.1°|20.7°|30°|37.8°|

(1)实验中,光具盘除了能读出入射角和折射角大小外,还具有______的作用。

(2)分析表格中的数据,能得出结论：______。(写出一条即可)
(3)当光以 30°的入射角从玻璃射入空气中时,其折射角的度数是______,判断的理由是______。

答案：
(1)显示光路
(2)当光从空气斜射入玻璃中时,折射角小于入射角(合理即可)
(3)45° 发生折射时，光路是可逆的

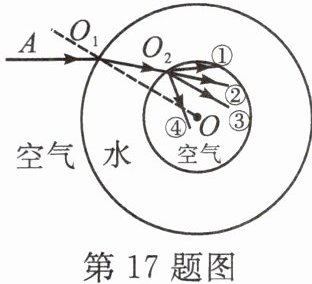

17. 在天宫课堂中,航天员王亚平将空气注入水球,形成的气泡球与水球的球心都在O点。一束光线从空气射入水球的光路如图所示,其中球心O与入射点$O_1$的连线为法线,则进入气泡球的折射光线可能为 ………( )

A.①
B.②
C.③
D.④

答案： A

18. 如图所示,将一束激光射到空水槽的底部O点,形成一个光斑。向水槽内注入适量水后,水槽底部的光斑将向O点的______(填“左”或“右”)侧移动,在此过程中,折射角______(填“增大”“减小”或“不变”,下同)。停止注水,将水槽右端适当垫高,折射角将______。

答案： 左 不变 不变

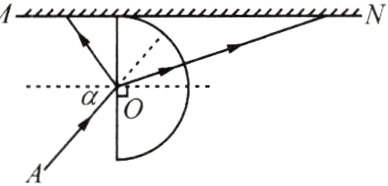

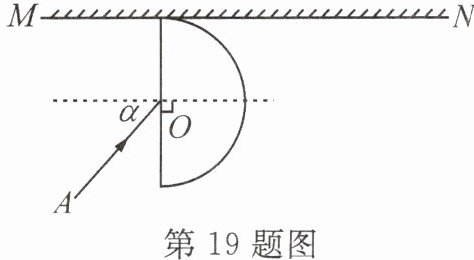

19. 如图所示,一束激光AO由空气射向半圆形玻璃砖的圆心O发生了反射和折射,发现在屏幕MN上出现了两个光斑。请画出形成两个光斑的光路图。

答案：
M
