《2025年名师金典八年级科学上册浙教版》

6.小金在“探究电流与电阻的关系”实验中,选用的实验器材有电源(3V)、电流表(0~0.6A)、电压表(0~3V),定值电阻$R_1= 5\Omega$、$R_2= 10\Omega$、$R_3= 20\Omega$,滑动变阻器(40Ω 2A)、开关、导线若干。

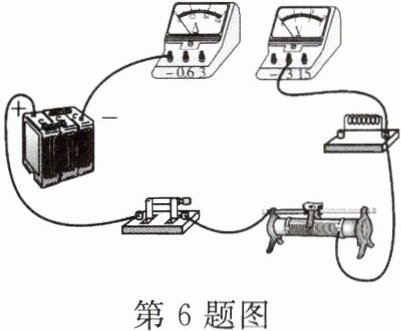

(1)小金在连接如图所示的实验电路时,操作上出现的错误是______。
(2)请将实物电路连接完整。
(3)实验中,用$5\Omega$电阻实验,读出相关数据后,小金接下来的操作是______。然后将$10\Omega$的电阻接入电路,闭合开关,移动滑动变阻器的滑片,使电压表示数保持不变,读出______的示数。最后用$20\Omega$的电阻______上述实验。
(4)小金每次更换电阻,闭合开关,移动滑动变阻器滑片时,眼睛应注视______。

答案：
(1)没有断开开关　
(2)如图　
(3)断开开关并将滑动变阻器的滑片调至最大阻值处　电流表　重复　
(4)电压表示数

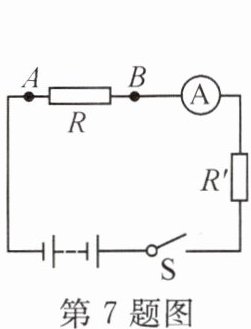

7.小丽用如图所示的电路研究导体中的电流与导体电阻的关系,她先后将$5\Omega$、$15\Omega和20\Omega$的定值电阻接入电路A、B两点间,闭合开关S,读出电流表示数如表所示。由实验数据可以看出电流与电阻并不成反比。

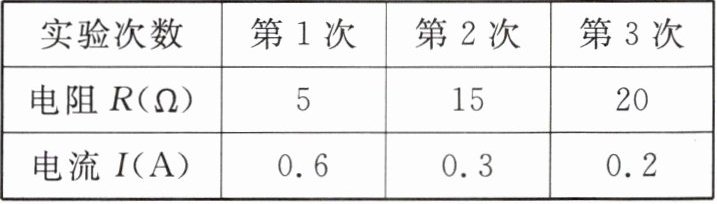

| 实验次数 | 第1次 | 第2次 | 第3次 |
| 电阻$R(\Omega)$ | 5 | 15 | 20 |
| 电流$I(A)$ | 0.6 | 0.3 | 0.2 |

(1)实验中选错的器材是______,应换用______。
(2)为保证实验正确进行,还需要______表,接在______。
(3)纠正错误后,若第一次的实验数据保持不变,且操作正确,则第2次和第3次的电流应该分别为______A、______A。
(4)本实验中测量了多组数据,你认为下列实验中多次测量的目的与本实验相同的是______(填序号)。
①测量物体的长度
②测量重力与质量的比值
③探究重力大小与质量的关系

答案：
(1)定值电阻R'　滑动变阻器　
(2)电压　AB两点间
(3)0.2　0.15　
(4)③

8.实验小组探究“电流与电压的关系”。

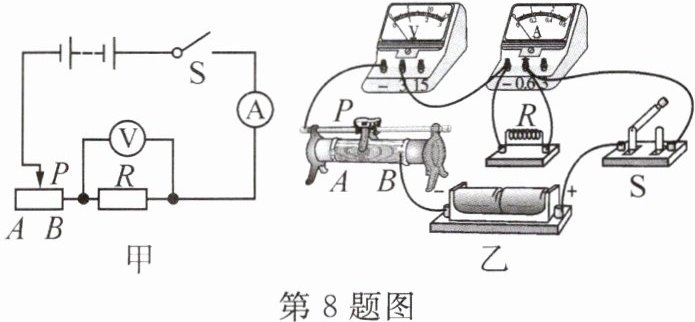

(1)根据图甲的电路图连接电路时,闭合开关前,应将滑动变阻器的滑片移到______(填“A”或“B”)端。
(2)检查图乙,发现有一根导线接错,请在这根导线上打“×”,并画出正确接法,且导线不交叉。
(3)正确连接电路后,闭合开关,移动滑片P,记录第1组电压表和电流表的示数后,为完成后续实验,应逐渐将滑片P向______(填“A”或“B”)端移动。

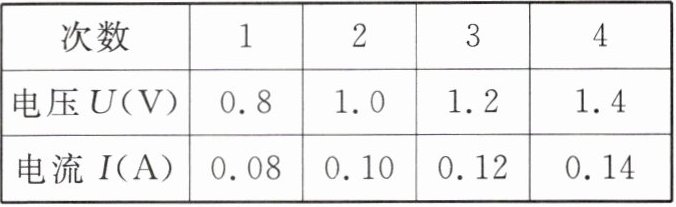

| 次数 | 1 | 2 | 3 | 4 |
| 电压U(V) | 0.8 | 1.0 | 1.2 | 1.4 |
| 电流I(A) | 0.08 | 0.10 | 0.12 | 0.14 |

答案：
(1)A　
(2)如图　
(3)B

9.小明同学用如图所示电路研究电流与电压的关系。为了改变定值电阻$R$两端电压,他设计了下列三种方案,其中可行的方案是 ( )
甲：多节干电池串联接入MN
乙：电池与滑动变阻器串联接入MN
丙：电池先后与不同的定值电阻$R'$串联接入MN


A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行

答案： D
