《2025年名师金典八年级科学上册浙教版》

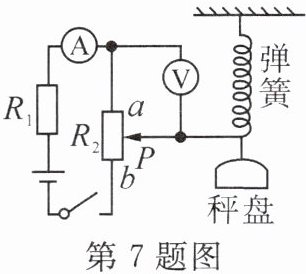

7. 某项目化小组设计了一个测物体重力的小作品,其原理图如图所示。当秤盘上不放任何重物时,滑片P恰好处在a点。闭合开关,当秤盘上所放钩码个数增多时,电流表示数和电压表示数的变化情况是 ………………… ( )

A.电流表示数增大,电压表示数增大
B.电流表示数不变,电压表示数增大
C.电流表示数减小,电压表示数增大
D.电流表示数减小,电压表示数不变

答案： 不在　减小　30

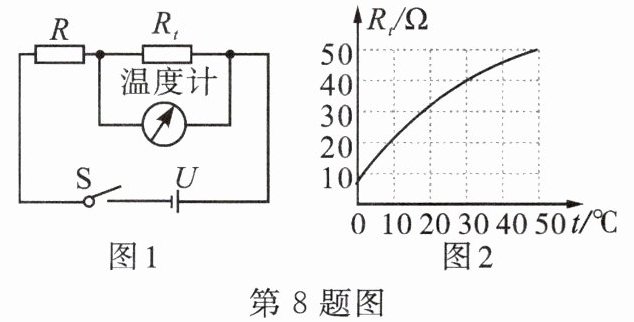

8. 测温模拟电路如图1所示,温度计由量程为0～3V的电压表改装而成,电源电压U为6V,R的阻值为40Ω,热敏电阻的阻值Rₜ随温度t变化的关系如图2所示,则当开关S闭合后,温度计的0℃应______(填“在”或“不在”)电压表零刻度处；若增大电源电压U,则电路可测量的最高温度将______(填“增大”或“减小”)；此电路可测量的最高温度为______℃。

答案： 不在；减小；30

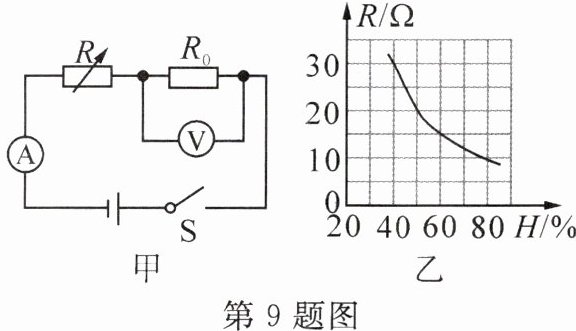

9. 小科设计了如图甲所示的电路,将湿敏电阻R固定在叶片上,来检测植物叶片含水量的变化(图中叶片未画出)。已知湿敏电阻R的阻值随叶片含水量H的变化关系如图乙所示。电源电压恒为6V,定值电阻R₀的阻值为30Ω。

(1)由图乙可知,随着湿度H变大,湿敏电阻R的阻值______(填“变大”“变小”或“不变”)。
(2)闭合开关S,当植物叶片含水量变低时,电压表示数______(填“变大”“变小”或“不变”)。
(3)当电压表的示数为4V时,植物叶片的含水量为______。

答案：
(1)变小　
(2)变小　
(3)60%

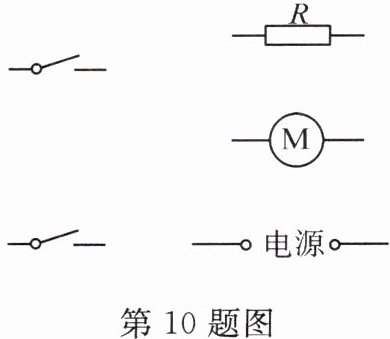

10. 家用电吹风由电动机和电热丝(R)等组成,为了保证电吹风的安全使用,要求只能吹热风或吹冷风,不能只发热不吹风。请在图中用笔画线连接好符合要求的电路图。

答案： 如图

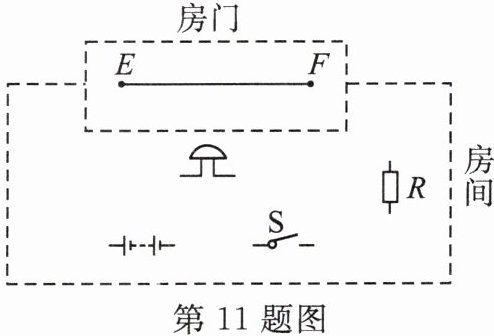

11. 请设计一个自动防盗报警电路,要求：夜晚房门被打开,细导线EF被扯断,电铃发声自动报警,请按要求将如图所示的电路元件连成电路。

答案： 如图

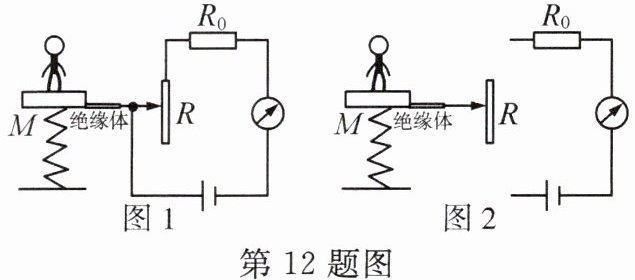

12. 如图1所示是一种测量体重大小的电子体重计。秤盘M通过绝缘体与一金属杆相连,R相当于滑动变阻器,从体重计仪表指针所指的刻度就可以知道人的体重大小。电源电压恒定不变。

(1)R₀的作用是______；此体重计仪表是______(填“电流表”或“电压表”)改装而成的。
(2)小华认为图1的体重计设计不合理,请说明不合理的原因,并在图2中画出合理的电路图(不增减任何器材)。

答案：
(1)保护电路　电流表　
(2)原因:由图1可知，当体重变大时，滑片向下移动，变阻器R连入电路的电阻变大，根据欧姆定律可知，在电压一定时，电流减小，所以体重计仪表的示数随体重的增加而减小，不符合人们的思维习惯，故不合理。合理的电路图如图所示。
