《2025年名师金典八年级科学上册浙教版》

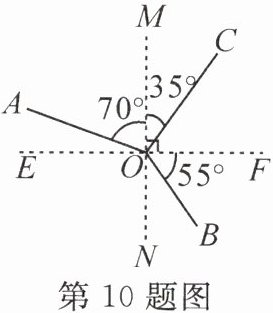

10.(折射规律)如图所示,一束光线从空气斜射到玻璃上时,同时发生反射和折射现象,可以判定反射光线是______,折射角是______度。

答案： OC 20

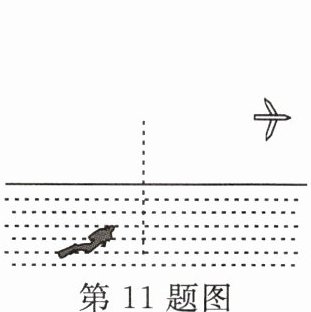

11.如图所示,一架飞机在天空飞行,一名潜水员在水下观察到空中的“飞机”是该飞机的______(填“实像”或“虚像”),观察到的“飞机”位于该飞机实际位置的______(填“上方”或“下方”)。

答案： 虚像 上方

12.(三条特殊光线)画出图中经过凸透镜的折射光线和进入凹透镜前的入射光线。

答案：

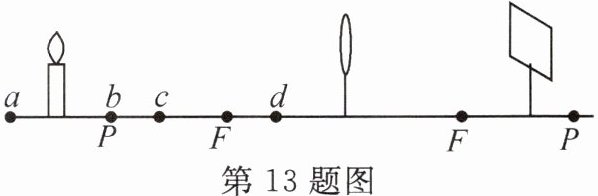

13.(凸透镜成像规律)如图所示,把蜡烛放在a、b、c、d各点,调节光屏的位置,则：(其中F为凸透镜的焦点,P为二倍焦距处)

(1)当蜡烛放在______点上时,光屏上出现的实像最大。
(2)当蜡烛放在d点时,人眼观察到像的位置应该在凸透镜的______(填“左”或“右”)侧。
(3)若把蜡烛放在c点上,调整光屏位置直到呈现清晰的像,把光屏和蜡烛的位置颠倒一下,则成______(填“放大”“缩小”或“等大”)的、倒立的实像。

答案：
(1)c
(2)左
(3)缩小

14.(照相机模型)如图所示的无人机,搭载了一台微型摄像机进行航拍,拍摄景物时能在感光晶片上形成倒立、______的实像。当无人机高度上升时,须______(填“增大”或“减小”)镜头与感光晶片间的距离,才能拍摄到清晰的画面。

答案： 缩小 减小

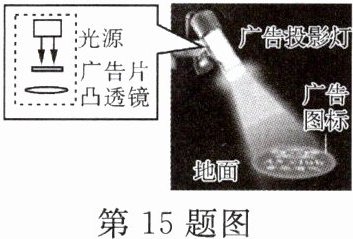

15.(投影仪模型)如图所示为商场中经常看到的广告投影灯及其内部结构示意图。其中广告片应位于镜头的______(填“2倍焦距以外”“1倍焦距和2倍焦距之间”或“1倍焦距以内”)。为了在地面上得到更大的、清晰的广告图像,应使广告片与凸透镜的距离______,投影灯与地面的距离______(后两空均填“增大”或“减小”)。

答案： 1倍焦距和2倍焦距之间 减小 增大

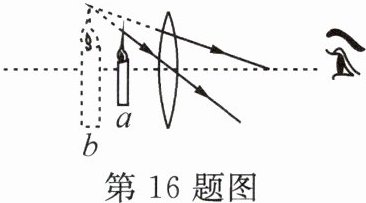

16.(放大镜模型)如图所示,b是人观察到的蜡烛a经凸透镜所成的像,蜡烛a到凸透镜距离______(填“大于”或“小于”)焦距。若将蜡烛a向凸透镜靠拢,人所观察到的像会______(填“变大”“变小”或“不变”)。

答案： 小于 变小

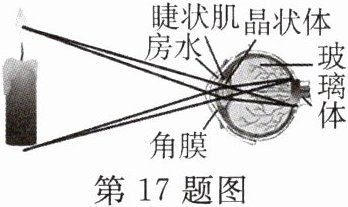

17.(眼睛及视物原理)如图为蜡烛在眼球中成像的示意图。

(1)眼球结构中相当于一个凸透镜的是______；若近距离用眼时间过长,该结构的曲度持续______(填“过大”“过小”或“不变”),就易患近视。此时应该配戴装有______透镜的眼镜来矫正。
(2)人眼的结构和功能与照相机非常相似,眼球中相当于光屏的结构为______。

答案：
(1)晶状体和角膜 过大 凹
(2)视网膜
