《2025年实验班提优训练暑假衔接版八升九年级物理苏科版》

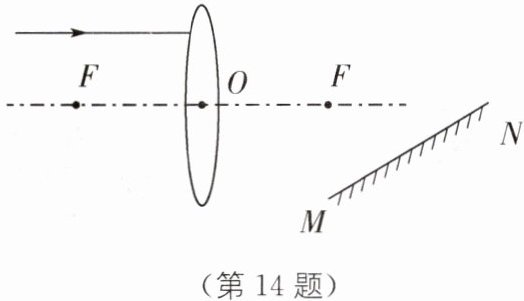

14. 如图所示,请画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线.

答案：

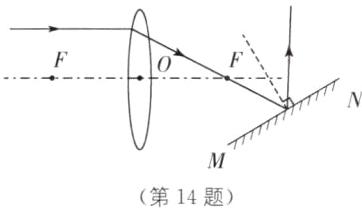

14. 如图所示

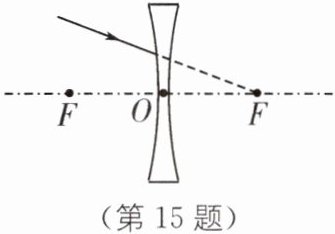

15. 完成图中的光路(请保留作图痕迹).

答案：
15. 如图所示

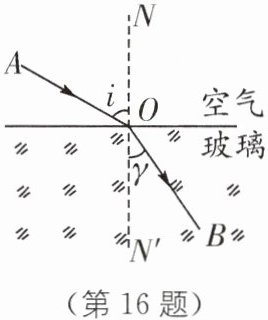

16. 如图所示是研究光的折射规律的实验原理图,表中记录了不同的入射角和对应的折射角的实验测量数据.

| 入射角i | 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° |
| 折射角γ | 6.7° | 13.3° | 19.6° | 25.2° | 30.7° | 35.1° | 38.6° | 40.6° |
(1)请你结合上图和表中数据,以光从空气进入到玻璃中的情况为例,分析实验数据(光从空气进入其他透明介质中也可得到具有相同规律的实验数据),对光从空气进入其他透明介质中的折射规律加以总结(补充完整).
a. 折射光线跟入射光线和法线在同一平面内,并且分别位于法线两侧；
b. 入射角增大,折射角也增大,但折射角总是小于入射角.
(2)请定量比较实验数据.把你新的发现写在下面：入射角较小时,入射角 $i$ 与折射角 $\gamma$ 近似成正比关系;当入射角较大时,正比关系不再成立(答出成正比即得分).

答案： 16.
(1)入射角增大,折射角也增大,但折射角总是小于入射角
(2)入射角较小时,入射角 $i$ 与折射角 $\gamma$ 近似成正比关系;当入射角较大时,正比关系不再成立(答出成正比即得分)

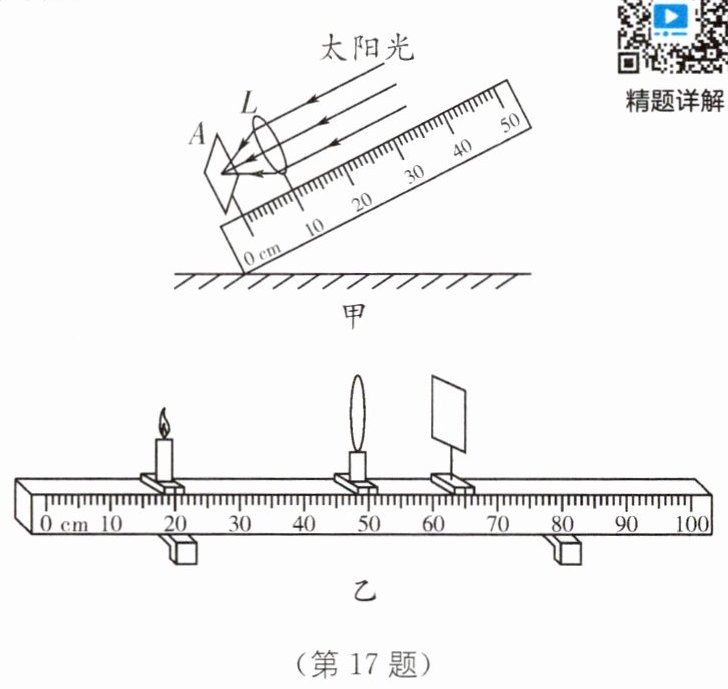

17. 小明和小红做“探究凸透镜成像规律”的实验.

(1)利用太阳光测凸透镜的焦距时,小明将一把木质刻度尺的一端置于水平地面上,观察尺在地面上形成的影子,不断调节刻度尺,使其在地面的影子最短.这时尺的方向就与太阳光的方向平行,小明保持尺不动,小红将光屏A和凸透镜L按照图甲所示均垂直于刻度尺摆放,光屏上形成了一个最小、最亮的光斑,则该凸透镜的焦距为10.0cm.
(2)将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时,光屏上呈现烛焰的倒立、缩小的实像；保持图乙中蜡烛和光屏的位置不变,将凸透镜移到光具座上35cm刻度线处,光屏上能再次呈现蜡烛清晰的像.

答案： 17.
(1)最短 $10.0$
(2)缩小 $35$
