《2025年实验班提优训练暑假衔接版八升九年级物理苏科版》

7. ①羊角锤、②理发剪刀、③铡刀、④镊子、⑤天平,其中属于省力杠杆的是①③,属于费力杠杆的是②④.(只填序号)

答案： ①③ ②④

8. 调节平衡螺母使杠杆处于水平平衡状态.在$A$点悬挂两个钩码,如图所示,要使杠杆水平平衡,需在$B$点悬挂3个钩码.取走悬挂在$B$点的钩码,改用弹簧测力计在$C$点竖直向上拉,使杠杆水平平衡,测力计的示数为0.75$\ \unit{N}$.(每个钩码重$0.5\ \unit{N}$)

答案： 3 0.75

9. 传统文化 杆秤的用法 杆秤是我国古代劳动人民的一项发明,是各种衡器中历史最悠久的一种,称量物体质量时,它相当于一个杠杆(填简单机械名称).某杆秤的示意图如图所示,$C$处是秤钩,$A$、$B$位置各有一个提纽,$BC= 7\ \unit{cm}$,秤砣质量为$0.5\ \unit{kg}$.提起$B$处提纽,秤钩不挂物体,将秤砣移至$D$点,杆秤恰好水平平衡,$BD= 1\ \unit{cm}$.将质量为$2.5\ \unit{kg}$的物体挂在秤钩上,提起$B$处提纽,秤砣移至最大刻度$E$处,杆秤再次水平平衡,则$BE= $34$\ \unit{cm}$.若要称量质量更大的物体,应选用A处提纽.

答案： 杠杆 34 A

10. 如图所示,轻质杠杆$OA$中点悬挂重为$60\ \unit{N}$的物体,在$A$端施加一竖直向上的力$F$,杠杆在水平位置平衡,则力$F$的大小是____$\ \unit{N}$.保持$F$的方向不变,将杠杆从$A$位置匀速提升到$B$位置的过程中,力$F$将____(填“变大”“变小”或“不变”).

答案：10. 如图所示,轻质杠杆$OA$中点悬挂重为$60\ \unit{N}$的物体,在$A$端施加一竖直向上的力$F$,杠杆在水平位置平衡,则力$F$的大小是__30__$\ \unit{N}$.保持$F$的方向不变,将杠杆从$A$位置匀速提升到$B$位置的过程中,力$F$将__不变__(填“变大”“变小”或“不变”).

答案： 30 不变

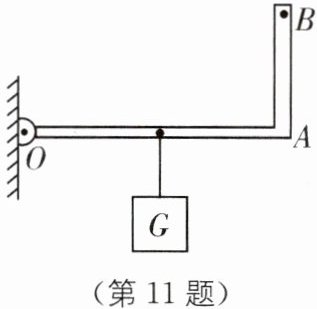

11. 杠杆$OAB可绕O$点自由转动,为使杠杆在如图所示位置保持平衡,请画出施加于$B点的最小动力F$(保留作图痕迹).

答案：
如图所示

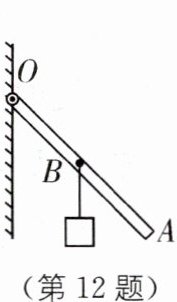

12. 如图所示,杠杆$OBA$在图示位置静止,请画出作用在$A点的最小力F及其力臂l$.

答案：
如图所示

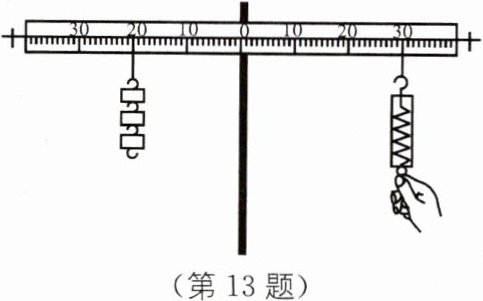

13. 在“探究杠杆平衡条件”的实验中,保持杠杆在水平位置平衡,就可以直接从杠杆上读出力臂.如图所示,在支点左侧$20\ \unit{cm}$刻度处挂3个重均为$0.5\ \unit{N}$的钩码,右侧$30\ \unit{cm}$刻度处用弹簧测力计沿竖直方向拉杠杆,使其水平平衡,此时弹簧测力计拉力为1$\ \unit{N}$. 保持弹簧测力计悬挂点位置不变,使其拉力方向斜向右下方,仍使杠杆水平平衡,弹簧测力计示数变大.

答案： 力臂 1 大 [解析]在探究杠杆平衡条件的实验中，使杠杆在水平位置平衡，可直接从杠杆上读出力臂；根据杠杆的平衡条件，弹簧测力计的示数为 $ F = \frac{3 × 0.5\ \text{N} × 20\ \text{cm}}{30\ \text{cm}} = 1\ \text{N} $；若使拉力的方向斜向右下方，则拉力的力臂减小，为了使杠杆仍然平衡，弹簧测力计的示数应变大。
