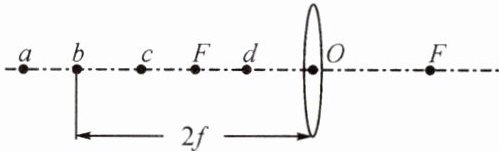

5. 小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在如图所示的$a$、$b$、$c$、$d$四点，并分别调整光屏的位置。请回答下列问题：

(1)想在光屏上得到一个放大的像，那么蜡烛应放在c点。
(2)蜡烛放在a点时，光屏上出现的像距离凸透镜最近。
(3)蜡烛放在d点时，光屏上得不到像。

答案： 5.
(1)c
(2)a
(3)d

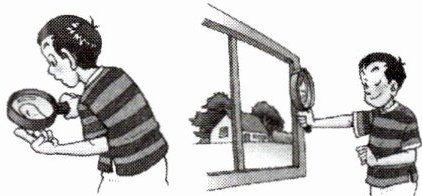

6. (2023·包头)如图所示，物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是(B)


A.正立、放大的像
B.正立、缩小的像
C.倒立、放大的像
D.倒立、缩小的像

答案： 6.B

7. 某凸透镜的焦距为10 cm，若物体在光屏上所成的像到该透镜的距离大于30 cm，则物体离该透镜的距离可能为(B)

A.3 cm
B.13 cm
C.23 cm
D.33 cm

答案： 7.B

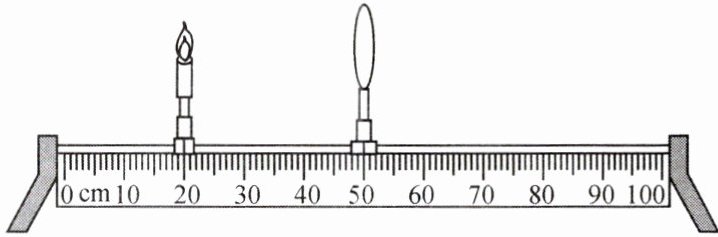

8. 在研究凸透镜成像规律时，将焦距为10 cm的凸透镜和点燃的蜡烛固定在光具座上(如图)，在光屏上得到了烛焰清晰的像(图中光屏未画出)。下列说法正确的是(C)


A.光屏上所成的是正立、缩小的实像
B.光屏上所成的是倒立、放大的实像
C.光屏一定位于60～70 cm刻度线之间
D.光屏一定位于70～90 cm刻度线之间

答案： 8.C

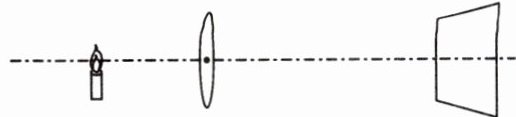

9. 蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是(C)


A.倒立、缩小
B.倒立、等大
C.倒立、放大
D.正立、放大

答案： 9.C

10. 某学习小组用蜡烛、凸透镜、光屏及光具座等器材做“探究凸透镜成像规律”的实验。

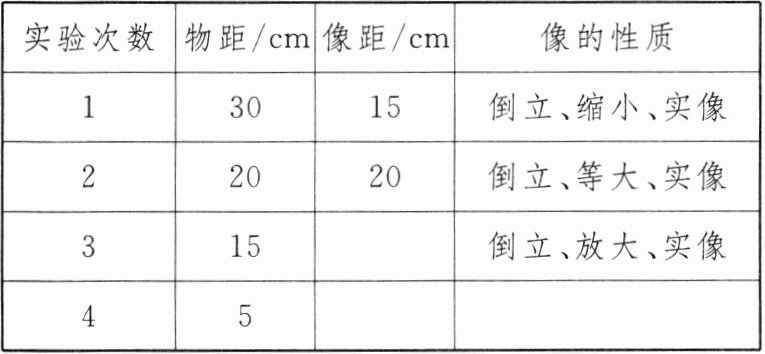

(1)分析表中数据可知，实验中所用凸透镜的焦距为10cm。
(2)实验前，小江应调节烛焰、凸透镜、光屏三者中心在同一高度，便于观察。

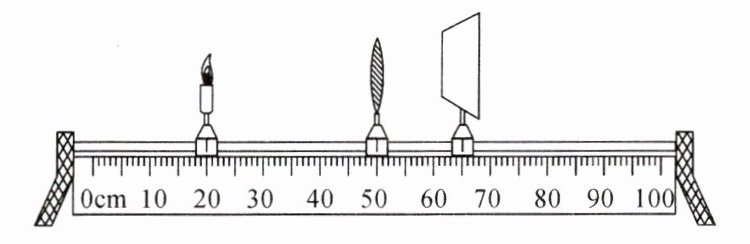

(3)当蜡烛、凸透镜和光屏的位置如图所示时，光屏上观察到清晰的像(像未画出)，如果此时用白纸遮住凸透镜的上半部分，则光屏上的像完整(填“完整”或“不完整”)，像比以前更暗(填“亮”或“暗”)。
(4)第3次实验时，像距应该为30cm，判断依据是光路具有可逆性。
(5)第4次实验时，光屏上没有承接到像，此时像的性质是正立、放大、虚像，像的位置与蜡烛的位置在凸透镜的同(填“同”或“异”)侧。
(6)随着蜡烛燃烧变短，光屏上成的像将向上移动；为了使像回归光屏中心，接下来小江应该将凸透镜向下(填“上”或“下”)移动。

答案： 1. （1）
当$u = v=20cm$时，根据凸透镜成像规律$u = v = 2f$（成倒立、等大实像时），可得$2f=20cm$，所以$f = 10cm$。
2. （2）
实验前，应调节烛焰、凸透镜、光屏三者中心在同一高度，这样像才能成在光屏的中央。
3. （3）
用白纸遮住凸透镜的上半部分，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化（即像完整），但折射光线减少，会聚成的像比以前更暗。
4. （4）
第1次实验物距$u = 30cm$，像距$v = 15cm$；第3次实验物距$u = 15cm$，根据光路具有可逆性，此时像距$v = 30cm$。
5. （5）
第4次实验物距$u = 5cm\lt f$，根据凸透镜成像规律，此时成正立、放大、虚像，像的位置与蜡烛的位置在凸透镜的同侧。
6. （6）
随着蜡烛燃烧变短，根据过光心的光线传播方向不变，光屏上成的像将向上移动；为了使像回归光屏中心，接下来应该将凸透镜向下移动。
综上，答案依次为：（1）$10$；（2）同一高度；（3）完整；暗；（4）$30$；光路具有可逆性；（5）正立、放大、虚像；同；（6）上；下。
