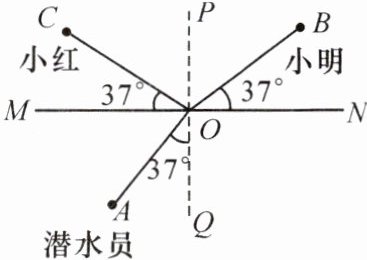

11. (2024·合肥瑶海区期中)如图所示，MN 为水面，PQ 为法线，水面下 A 处有潜水员，水面上方 B、C 处分别有小明和小红。他们三人都通过水面相互观察，以下说法正确的是(D)


A.小明看到小红的像是由于光的折射形成的
B.潜水员看到小明的像是由于光的反射形成的
C.小明观察小红的像所对应的光路中，BO 是入射光线
D.潜水员观察小明的像所对应的光路中，折射角为 $ 37^{\circ} $

答案： 11.D

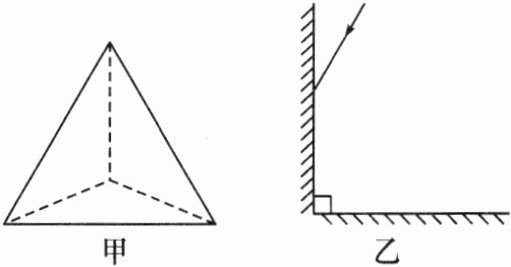

12. (2024·泸州)如图甲是随嫦娥六号一起发射的角反射器的示意图，其三个反射面相互垂直，其中两个反射面如图乙所示，一束光只在这两个反射面发生了反射，请在图乙中画出这束光反射的光路图(保留作图痕迹)。

答案：
12.

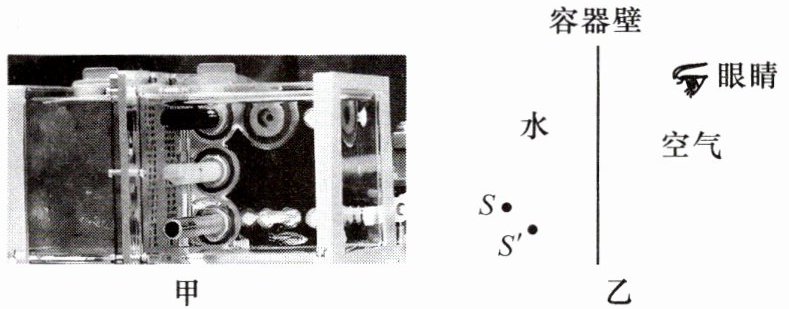

13. (2024·菏泽)2024 年 4 月 26 日，神舟十八号载人飞船成功对接中国空间站，装有 4 条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图($ S $表示斑马鱼的实际位置，$ S' $表示航天员看到的斑马鱼的像的位置，不考虑容器壁对光线的影响)。

答案：
13.

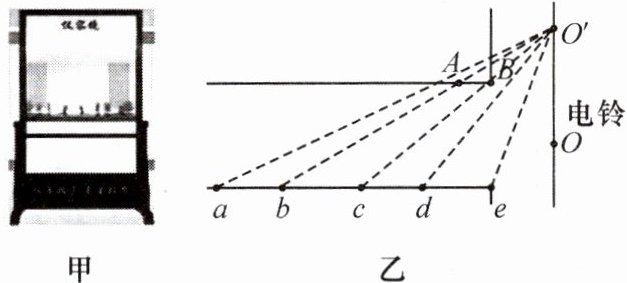

14. (2023·武汉)一块仪容镜如图甲所示，放在某学校走廊的 AB 处，仪容镜靠墙而立，镜面与墙壁平行，在另一面墙壁上的 O 处悬挂一个电铃，如图乙所示。小强同学沿着走廊的 ae 直线走动，若将人和电铃各自看作一个点，为了总能看到电铃通过仪容镜所成的像 $ O' $，则小强同学所在的区间是(B)


A.$ ab $
B.$ bc $
C.$ cd $
D.$ de $

答案： 14.B
