《2025年名校课堂八年级物理上册沪科版安徽专版》

1. 小江小组进行“探究凸透镜成像规律”的实验，如图所示。实验桌上备有带支架的蜡烛、光屏、凸透镜、光具座等器材，他们进行了如下操作并得出了相关结论。

(1)将点燃的蜡烛、透镜和光屏放在光具座上，调整烛焰、透镜和光屏的高度，使三者的中心在同一高度，目的是使烛焰的像成在光屏的中央。

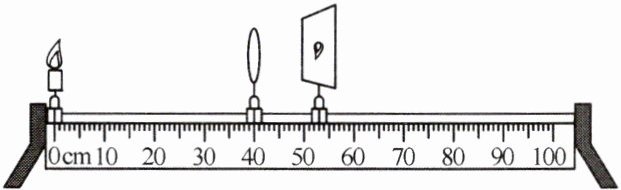

(2)小江小组按照实验步骤做了五次实验，如图所示是第1次实验中蜡烛、透镜和光屏的位置。

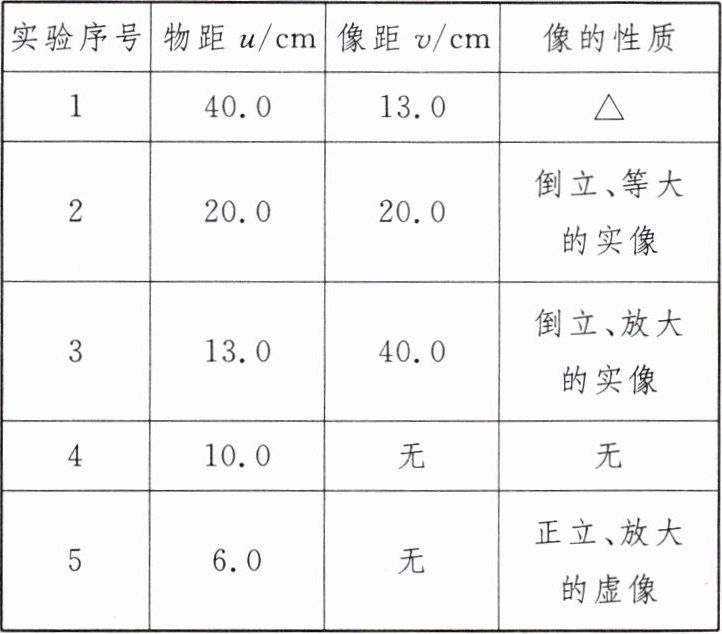

(3)小江小组忘了记录第1次像的性质，从图中可知表格中标有“△”的像的性质是倒立、缩小的实像。
(4)第5次实验中，光屏上接收不到像；在透镜的右侧观察，看到的像在透镜的左(填“左”或“右”)侧。
(5)根据表格数据，可得凸透镜成像的规律：
①当u＞2f时，f＜v＜2f，成倒立、缩小的实像。
②当u=2f时，v=2f，成倒立、等大的实像。
③当f＜u＜2f时，v＞2f，成倒立、放大的实像。
④当u=f时，不成像。
⑤当u＜f时，成正立、放大的虚像。

答案： 1.
(1)同一高度 使烛焰的像成在光屏的中央
(3)倒立、缩小的实像
(4)左
(5)①倒立 缩小 实 ②倒立 等大 实 ③倒立 放大 实 ④不成像 ⑤正立 放大 虚

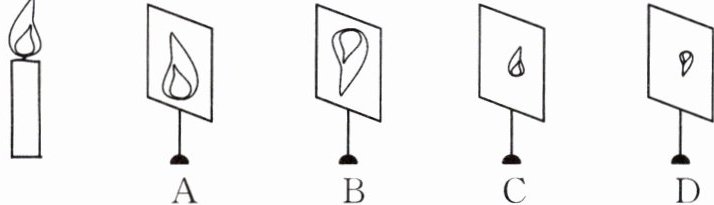

2. A|兰生复旦校本经典题 把一支点燃的蜡烛放在焦距为10 cm的凸透镜前15 cm处，在凸透镜的另一侧观察烛焰的像，眼睛看到的像是图中的(B)

答案： 2.B

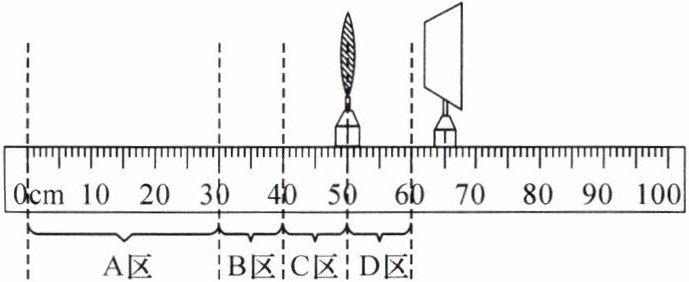

3. 如图，凸透镜的焦距为10 cm，要在光屏上得到一个缩小、倒立的像，发光体应放在(A)


A.A区
B.B区
C.C区
D.D区

答案： 3.A

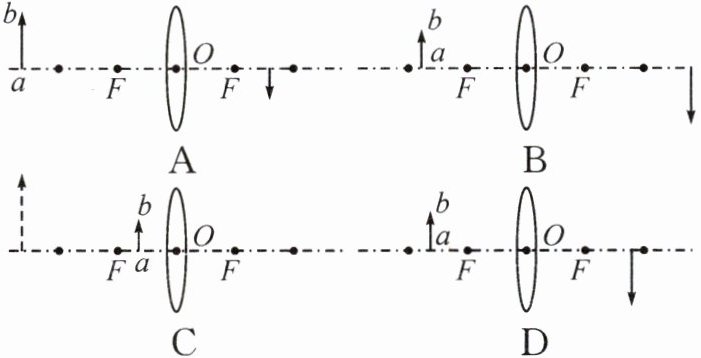

4. 如图，透过水滴我们看到了远处颠倒过来的树木和房屋。下列选项图中线段$ab$表示物体，能正确反映其成像原理的示意图是(A)

答案： 4.A
