《2025年综合应用创新题典中点九年级物理下册鲁科版》

7. [2024·泰安二模] 如图所示，条形磁体放在粗糙程度相同的水平桌面上静止后，闭合开关S，滑片P向下移动。下列说法全部正确的是 （ ）

①通电螺线管的右端为N极
②条形磁体所受摩擦力向右
③滑片P向下移动过程中，若条形磁体保持不动，则所受摩擦力变大
④滑片P向下移动到某一位置，条形磁体动了起来，若继续向下移动滑片，条形磁体所受摩擦力将继续变大
A. ①② B. ③④ C. ①③ D. ①③④

答案： C 【点拨】由图可知，电流从螺线管右端流入，左端流出，利用安培定则可判断出通电螺线管的右端为N极，故①正确；通电螺线管和条形磁体相对的磁极为同名磁极，相互排斥，条形磁体受到的斥力向右，有向右运动的趋势，所以它受到的摩擦力向左，故②错误；当滑片P逐渐向下移动时，滑动变阻器连入电路的电阻逐渐变小，由欧姆定律可知，线圈中电流逐渐变大，则通电螺线管的磁性变强，因为条形磁体静止，故受到的静摩擦力和斥力平衡，斥力增大时，静摩擦力也随着变大，故③正确；条形磁体动了起来，条形磁体与水平桌面之间变为滑动摩擦，滑动摩擦力与压力和接触面的粗糙程度有关，压力不变，接触面的粗糙程度不变，若继续向下移动滑片，条形磁体所受摩擦力不变，故④错误。故选C。

8. [2023·攀枝花，多选] 为了应对即将到来的汛期，某课外兴趣小组设计了一个检测水库水位的装置，其原理如图所示。L为安全指示灯，电铃为报警器，R1为定值电阻，R2为竖直放置、粗细均匀且足够长的电阻棒，滑片P可以在电阻棒上自由滑动，并与浮子用竖直的绝缘杆连接，可随着浮子的上下移动而改变电阻棒R2接入电路的阻值，从而可通过电流表的示数来反映水位的高低。当滑片P指向R2的中点时，水位达到警戒值，电磁铁吸下衔铁报警。则该检测装置正常工作时 （ ）

A. 电磁铁的上端为N极
B. 水位较低时，电磁铁的磁性较弱
C. 若减小R1的阻值，警戒水位会变高
D. 电流表示数越大，表示水位越高

答案： BD 【点拨】由图可知，电流从电磁铁的下端流入，根据安培定则可知电磁铁上端为S极，故A错误；R₂、R₁、电磁铁、电流表是串联接入电路的，水位较低时，滑片P向下移动，R₂接入电路的阻值较大，根据串联电路电阻规律可知电路中总电阻较大，当电源电压一定时，控制电路中电流较小，电磁铁的磁性较弱，故B正确；电磁铁刚好吸下衔铁的电流不变，电源电压不变，由欧姆定律可知，电路的总电阻不变，若减小R₁的阻值，滑动变阻器R₂接入电路的阻值会增大，滑片P会向下移动，警戒水位会变低，故C错误；电流表示数越大，当电源电压一定时，控制电路的电阻越小，根据串联电路电阻规律可知R₂接入电路的阻值越小，滑片P越靠上，由此可知水位越高，故D正确。

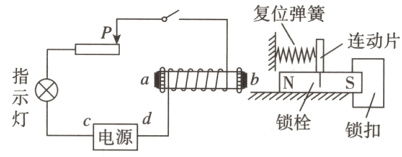

9. [2024·青岛期末] 如图为小海自制的简易电磁门锁，其中条形磁体为锁栓，锁栓与连动片固定在一起，构成了电磁门锁的活动部分。闭合开关，向左移动滑动变阻器的滑片P，锁栓由静止变为向左滑动，压缩复位弹簧，同时与锁扣分离，门锁被打开；断开开关，复位弹簧使门锁关闭。

（1）通电后，螺线管的磁场与________磁体的磁场相似，电磁铁b端极性为________极。
（2）c为电源的________极。
（3）滑片P向左移动过程中，电磁铁的磁性________（填“增强”或“减弱”）。
（4）若用铜或铁制作锁扣，且用较小的电流就能打开门锁，则应选择________制作锁扣。

答案：
(1)条形；S
(2)负
(3)增强
(4)铜 【点拨】
(1)闭合开关，向左移动滑动变阻器的滑片P，锁栓由静止变为向左滑动，锁栓的左端为N极，根据异名磁极相互吸引，可知电磁铁b端极性为S极。
(2)电磁铁a端极性为N极，根据安培定则，用右手握住螺线管，拇指指向螺线管的N极，四指所指的方向就是电流的方向，可知c为电源的负极。
(3)滑片P向左移动过程中，滑动变阻器接入电路的阻值变小，电路中电流变大，电磁铁的磁性增强。
(4)磁体可以吸引铁，不吸引铜。
