《2025年综合应用创新题典中点九年级物理下册鲁科版》

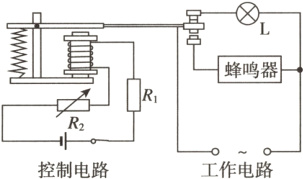

7.跨学024河南，多选如图是小明为某仓库设计的温度报警电路。R为热敏电阻，其阻值随温度的变化而变化;R2为可调电阻。温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭,蜂鸣器报警。下列判断正确的是
　　　　　　　　　　　　　　　　　　(　　　)
　　　　
　
A.R1的阻值随温度的升高而增大
　
B.温度升高过程中，电磁铁磁性增强
　
C.若要调低报警温度，可将R2的阻值调大
D.若控制电路电源电压降低，报警温度将升高

答案： BD 【点拨】当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警，说明衔铁被吸下，电磁铁的磁性增强，电路中的电流变大，根据欧姆定律可知，电路中的总电阻变小，$R_{1}$的阻值变小，即热敏电阻$R_{1}$的阻值随温度的升高而减小，故 A 错误，B 正确；控制电路的报警电流大小一定，即报警时控制电路总电阻一定，报警温度越低，热敏电阻的阻值越大，总电阻不变，应将$R_{2}$的阻值调小，故 C 错误；若控制电路电源电压降低，要使控制电路电流达到报警电流，根据欧姆定律，电路总电阻将变小，则$R_{1}$的阻值变小，因为热敏电阻$R_{1}$的阻值随温度的升高而减小，则报警温度将升高，故 D 正确。

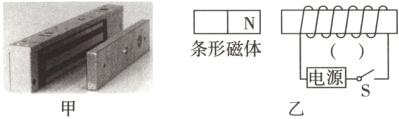

8.[2024.临沂二模]某电磁门锁如图甲，图乙是该电磁门锁的原理简化图。当开关S闭合时条形磁体和电磁铁相互吸引，请你在图乙的电源右端括号内标出“十”或“−”极。
　　　

答案：
【解】如图所示。

【点拨】条形磁体的右端是 N 极，当开关 S 闭合时条形磁体和电磁铁相互吸引，说明电磁铁的左端是 S 极，右端是 N 极；根据安培定则可知，电流从电磁铁线圈的右侧流入，从左侧流出，因此电源右端是正极。

9.线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向　　　　　　　(　　　)
　　

A.相反，是由于磁场方向相反了
　
B.相反，是由于流过ab的电流方向相反了
　
C.相同，是由于磁场方向、流过ab的电流方向都改变了
　
D.相同，是由于磁场方向、流过ab的电流方向都没改变

答案： B 【点拨】由图可知，流过 ab 的电流方向相反，ab 所在位置的磁场方向不变，故导线 ab 所受磁场力的方向相反。

10.新考法2⁴济期末有人做了如图所示的实验:向环形塑料凹槽内注满水银，然后通过接线柱将凹槽内的水银接入电路，再在圆环中央放置一块圆柱形磁体。闭合开关，凹槽内的水银会逆时针流动起来，则下列说法中不正确的是　　　　　　　　　　　　　　　　　(　　　)
　　
A.水银流动的原理是磁场对通电导体有力的作用
　　
B.若只对调电源正负极，水银将顺时针流动
C.该过程中将机械能转化为电能
　　
D.若将串联的蓄电池再增加一节，水银的流动速度将变大
　 　　

答案： C 【点拨】水银是导体，将水银接入电路通过电流后，因为磁场对通电导体有力的作用，凹槽内的水银会流动起来，故 A 不符合题意；通电导体在磁场中的受力方向与磁场方向和电流方向有关，对调电源的正负极后，电流方向发生改变，因此水银受力方向改变，水银将顺时针流动，故 B 不符合题意；该过程中消耗了电能，得到了机械能，将电能转化为机械能，故 C 符合题意；若将串联的蓄电池再增加一节，电路中的电流增大，磁场对通电导体力的作用增大，水银的流动速度将变大，故 D 不符合题意。

11.新考　开二模将两块磁体分别吸在干电池的正负极上，使两块磁体的N极都向外，构成了一个可以在平面上滚动的滚轮。如图所示，将锡箔纸平铺在水平桌面上，再将滚轮轻轻放在锡箔纸上,这时锡箔纸、磁体、干电池就构成了闭合电路，且形成了电流，电流在锡箔纸上的方向是从__________(填“A到B”或“B到A")，此时滚轮立刻开始向前滚动;滚轮能够滚动，其原理与__________(填“发电机”或“电动机”相同;若让滚轮向相反的方向滚动，请写出一种可行的做法:________________。

答案： A 到 B；电动机；滚轮左右换个方向(或将电
池正负极对调一下)
【点拨】外电路中，电流从电源正极流向电源负极，所以电流在锡箔纸上的方向是从 A 到 B。滚轮滚动，将电能转化为机械能，原理与电动机相同。滚轮反向转动实际上就是改变通电导体在磁场中的受力方向。通电导体在磁场中受力方向与磁场方向及电流方向有关，所以若让滚轮向相反的方向滚动，可以将滚轮左右换个方向或将电池正负极对调一下。
