8. [易错题] 图中的两个线圈套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后，则（ ）

A. 两线圈左右分开
B. 两线圈向中间靠拢
C. 两线圈静止不动
D. 两线圈先左右分开，然后向中间靠拢

答案： A
点易错 由于不知道把 L、P 两部分看成两个独立的线圈并运用安培定则判断其 N、S 极而导致错误。由安培定则可知，线圈 L 的右端为 N 极，左端为 S 极，线圈 P 的左端为 N 极，右端为 S 极，可见两线圈靠近的磁极的极性相同，由于同名磁极相互排斥，则这两个线圈因相互排斥而左右分开。

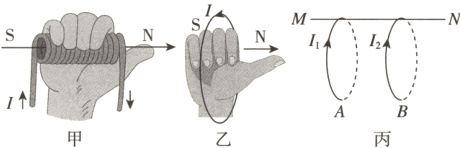

9. 如图甲所示，通电螺线管的极性跟电流的方向有关系，可以用安培定则来判断；环形电流可以看成是一匝线圈，如图乙所示；在图丙中，把两个线圈A和B挂在水平光滑的固定绝缘细杆MN上，平行靠近放置且保持静止状态，当两线圈通入如图丙所示方向相同的电流时，则两个线圈A和B将（ ）

A. 彼此远离
B. 彼此靠近
C. 距离保持不变
D. 无法判断

答案： B [点拨]用右手握住线圈 A、B，让四指指向线圈中电流的方向，则拇指所指的那端就是线圈的 N 极，所以线圈 A 的左端为 N 极、右端为 S 极，线圈 B 的左端为 N 极、右端为 S 极，根据磁极间的相互作用规律可知，线圈 A 和 B 会相互吸引，即它们将互相靠近，故 B 符合题意，ACD 不符合题意。

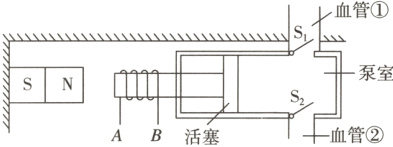

10. [2023·烟台期中 新趋势 真实情境] 人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门S1只能向泵室外侧开启，阀门S2只能向泵室内侧开启。人工心脏泵工作时，以下说法不正确的是（ ）

A. 线圈AB中应通入方向周期性改变的电流
B. 电流从线圈A端流入时，磁体吸引活塞柄
C. 电流从线圈B端流入时，血液流出泵室
D. 人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定

答案： D [点拨]线圈 AB 中若通入方向不变的电流，则活塞只能向一个方向移动，完不成泵血任务，因此要使该装置能维持人体血液循环，线圈中所接入的电流的方向应不断发生变化，即活塞可以左右移动，血液既能流回心脏也能从心脏流出去，故 A 不符合题意；电流从线圈 A 端流入过程中，根据安培定则，螺线管左端为 S 极，此时异名磁极相互吸引，磁体吸引活塞柄，故 B 不符合题意；电流从线圈 B 端流入过程中，根据安培定则，螺线管左端为 N 极，此时同名磁极相互排斥，活塞右移，S1 打开，S2 闭合，血液流出泵室，故 C 不符合题意；图中的线圈移动快慢与变化电流的频率有关，而与电流大小无关，故 D 错误，符合题意。

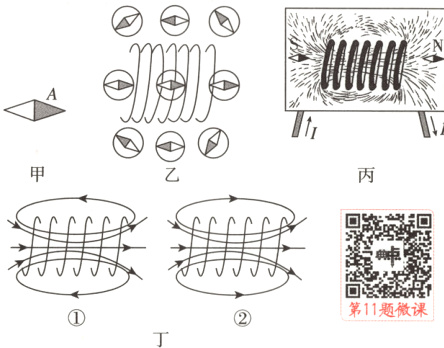

11. [2024·济南期末 科学思维 科学推理] 小刚和小敏用一块安装在有机玻璃板上的螺线管，若干相同的小磁针、铁屑、电源、导线、滑动变阻器、开关等器材来探究通电螺线管周围的磁场。
(1)如图甲所示，小刚先选了一个小磁针观察，A端为小磁针的N极，当小磁针静止时，由于地磁场的作用，小磁针A端大致指向____方。
(2)然后小刚将电源、开关、滑动变阻器、螺线管用导线连接起来，取9个小磁针放到螺线管内部和周围，闭合开关，调节滑动变阻器，直到小磁针发生明显的偏转，如图乙所示。利用小磁针探究看不见、摸不着的磁场，这种方法在物理学中经常用到。在下列问题的研究中，也用到这一物理学方法的是____（填字母，多选）。
A. 用音叉击起水花显示发声物体的振动
B. 用光线形象地描述光的传播路径与方向
C. 通过木块被撞后运动的距离说明钢球的动能大小
D. 通过水压是水流形成的原因类比电压是电流形成的原因
(3)断开开关，拿掉部分小磁针，小敏又用铁屑均匀地撒满玻璃板，闭合开关后轻敲玻璃板观察到图丙中的现象，若用磁感线描述本次实验中通电螺线管的磁场，应是图丁中的____（填“①”或“②”）。
(4)分别说明用小磁针和铁屑来探究磁场的优点：____。

答案：
(1)北
(2)AC
(3)①
(4)小磁针：可以确定磁场的方向；铁屑：可以更全面、细致地显示磁场的形状
[点拨]
(2)利用小磁针探究看不见、摸不着的磁场，利用了转换法。用音叉击起水花显示发声物体的振动，利用了转换法，故 A 符合题意；用光线形象地描述光的传播路径与方向，利用了模型法，故 B 不符合题意；通过木块被撞后运动的距离说明钢球的动能大小，利用了转换法，故 C 符合题意；通过水压是水流形成的原因类比电压是电流形成的原因，利用了类比法，故 D 不符合题意。故选 AC。
(3)根据磁极间相互作用规律可知，通电螺线管的右端为 N 极，左端为 S 极，磁体周围的磁感线是从 N 极出来，回到 S 极的，所以若用磁感线描述本次实验中通电螺线管的磁场，应是图丁中的①。
