《2025年综合应用创新题典中点九年级物理下册鲁科版》

1. [2024·淄博一模] 如图是小李探究“通电螺线管的磁场是什么样的”部分实验电路，由图分析，下列结论正确的是（ ）

A. 通电螺线管周围的磁感线是真实存在的
B. 通电螺线管外部磁场与蹄形磁体的磁场相似
C. 图中小磁针静止时右端是N极
D. 改变电流方向，小磁针的指向不改变

答案： C

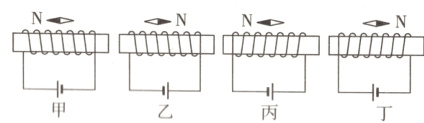

2. [2024·江西 科学推理] 如图所示，通电螺线管旁的小磁针分别静止在图示位置。请科学推断，最终决定通电螺线管极性的是（ ）

A. 电源正负极的接法
B. 螺线管导线的环绕方向
C. 小磁针静止时N极的指向
D. 螺线管中电流的方向

答案： D [点拨]根据题图可知，最终决定通电螺线管极性的是螺线管中电流的方向，故 ABC 不符合题意，D 符合题意。

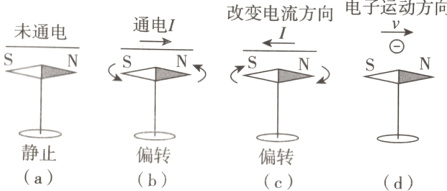

3. [母题 教材P9观察与实验] 如图是奥斯特实验的示意图，小红用此装置探究磁与电的关系。
(1)由图(a)、图(b)、图(c)可知，电流周围存在____，且____。
(2)实验中小磁针的作用是____。
(3)该实验应用的科学研究方法是____。
(4)小红推理：若一束电子沿着水平方向平行地飞过小磁针上方，如图(d)所示，小磁针也会发生偏转。其依据是____。
(5)图(d)中小磁针N极偏转方向和图____中小磁针的偏转方向相同，依据是____。

答案：
(1)磁场；磁场的方向与电流的方向有关
(2)检测磁场的存在和判断磁场的方向
(3)转换法
(4)电子的定向移动会形成电流
(5)(c)；电子定向移动的方向与电流的方向相反
点方法 通电导体周围存在磁场，磁场看不见、摸不着，根据小磁针偏转判断通电导体周围存在磁场，采用的是转换法。

4. [2024·东营期末] 某物理兴趣小组的同学对“电与磁”非常感兴趣，他们共同完成了以下实验：探究通电螺线管外部磁场的分布。
(1)如图所示，闭合开关后，小磁针发生偏转，说明通电螺线管周围存在____。
(2)把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针____极的方向，这个方向就是该点的磁场方向。
(3)观察发现，通电螺线管外部的磁场分布与____形磁体的磁场分布十分相似。

答案：
(1)磁场
(2)N(或北)
(3)条 [点拨]
(3)观察小磁针的分布和指向情况发现，通电螺线管外部的磁场分布与条形磁体的磁场分布十分相似。

5. [2024·连云港] 如图所示，请标出通电螺线管的N、S极，并用箭头画出图中磁感线的方向。

答案：
[解]如图所示。

[点拨]根据电源的正负极可以确定电流从螺线管的右端流入，左端流出，结合安培定则即可确定通电螺线管的左端为 S 极，右端为 N 极，在磁体的周围，磁感线从磁体的 N 极出发回到 S 极。

6. [2024·烟台期末] 小磁针在通电螺线管磁场的作用下静止在如图所示的位置，请标出：
(1)图中磁感线的方向；
(2)螺线管上的导线绕法。

答案：
[解]如图所示。

7. 在螺线管附近放一小磁针，静止时小磁针位置如图所示。闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（ ）

A. 通电螺线管的左端是N极，小磁针顺时针旋转
B. 通电螺线管的左端是N极，小磁针逆时针旋转
C. 通电螺线管的右端是N极，小磁针顺时针旋转
D. 通电螺线管的右端是N极，小磁针逆时针旋转

答案： D [点拨]由安培定则可知，闭合开关 S 时，通电螺线管的右端为 N 极，左端为 S 极，由于异名磁极相互吸引，则小磁针的 S 极会向左旋转，即小磁针逆时针旋转。
