《2025年综合应用创新题典中点九年级物理下册鲁科版》

8. [2024·临沂期末] 甲、乙两线圈分别悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接构成一个闭合回路。用手推动甲线圈摆动时，乙线圈会随之摆动。对于这个过程，下列说法正确的是（ ）


A. 推动甲线圈摆动时电能转化为机械能
B. 甲线圈不动，推动左侧磁体，乙线圈也可能摆动
C. 乙线圈随之摆动的原理和发电机原理相同
D. 乙线圈摆动的方向与甲线圈摆动的方向无关

答案： B 【点拨】甲线圈摆动的过程做切割磁感线运动，闭合的回路中有感应电流产生，是发电机的工作原理，甲线圈相当于电源，工作时将机械能转化为电能，故A错误；推动左侧磁体时，同甲线圈摆动一样，甲线圈会在磁场中做切割磁感线运动，所在的闭合回路中依然会产生感应电流，乙线圈也可能摆动，故B正确；甲线圈作为电源给乙线圈提供电能，乙线圈相当于通电导体在磁场中受力运动，运动方向和电流方向及磁场方向有关，是电动机的工作原理，故C错误；若改变甲线圈摆动的方向，感应电流的方向发生变化，则乙线圈受力的方向也会改变，即乙线圈摆动的方向跟着改变，故D错误。

9. 甲、乙、丙三名同学用长导线作为“绳”，按图所示的情境进行跳绳游戏。当甲、乙同学沿______（填“南北”或“东西”）方向站立摇绳时，电流表指针的偏转才最明显。

答案： 东西

10. 如图为磁悬浮LED灯，灯座A内有电磁铁，灯头B内有磁体和接收线圈，此时灯泡悬浮在空中是由于异名磁极相互______；当底座的开关闭合时，内部的发射线圈产生变化的磁场，灯泡被隔空点亮，这个过程与______（填“电动机”或“发电机”）的工作原理相同。

答案： 吸引；发电机

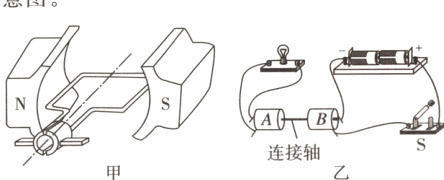

11. [2024·牡丹江] 小丹做了一个有趣的实验，她将两个相同的玩具电机A、B的转轴用塑料管连接起来，图甲是电机A、B简易结构的示意图。

(1)如图乙所示，闭合开关S，电流通过电机B，B中线圈在磁场中会受到______的作用转动起来，带动电机A中线圈转动，小灯泡发光。此时，电机A相当于______（填“用电器”“开关”或“电源”），这是利用了____________原理。
(2)若想改变电机B中线圈的转动方向，可以通过改变__________来实现。
(3)当电机B中线圈转动方向改变时，电机A中线圈的转动方向也随之改变，通过小灯泡的电流方向______（填“会”或“不会”）改变。在电机A所在电路中添加__________（一种器材），用来判断电路中电流方向是否改变。

答案： （1）力；电源；电磁感应 （2）电流方向 （3）会；发光二极管

12. 如图甲所示的手摇发电机，线圈输出端并联上两只极性相反的发光二极管。


(1)在图乙的虚线框中画出两只二极管相连的电路图。
(2)当转动发电机时，由于二极管的单向导电性，通过观察两只二极管__________的现象来说明发电机发出的是交流电。如果把发光二极管换成小灯泡，则转动发电机时看到小灯泡一闪一闪的发光，这个现象______（填“能”或“不能”）证明发出的是交流电。发电机转得越快，小灯泡的闪烁现象越______（填“明显”或“不明显”）。

答案：
【解】（1）如图所示。 （2）交替发光；不能；不明显
【点拨】（2）二极管具有单向导电性，感应电流为交流电，电流的方向会发生变化，则二极管的发光情况不同，两只二极管会交替发光；若线圈切割磁感线的快慢不同，则感应电流的大小不同，灯泡的亮度不同，所以不能根据灯泡的发光情况判定是交流电；发电机转得越快，电流的变化频率越快，小灯泡的闪烁现象越不明显。
