　　电动汽车已经进入很多家庭，它以节能、噪声低、续航能力强而深受用户喜爱。请根据所学的知识回答以下问题。

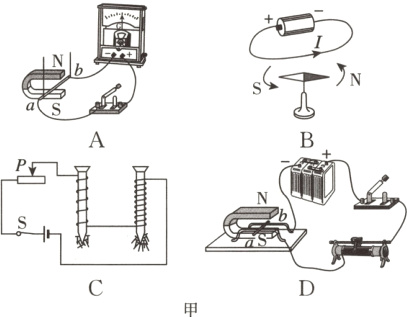

(1)电动汽车是指以车载电池提供的电能作为动力，用电动机驱动车轮行驶，图甲中能正确反映电动机工作原理的是__________。

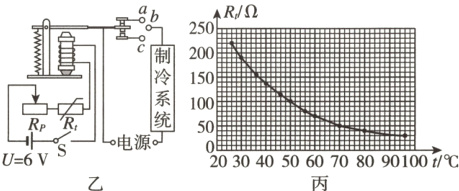

(2)纯电动汽车是一种采用蓄电池作为唯一动力源的汽车。电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温。图乙是小明设计的模拟控温装置示意图。电磁铁与热敏电阻R:、滑动变阻器Rp串联接在电压为6V的电源两端。当电磁铁线圈(电阻不计)中的电流I 大于或等于25mA时，衔铁被吸下。热敏电阻置于温度监测区域，其阻值R.与温度t的关系如图丙所示，滑动变阻器的最大阻值为200Ω。
　　　①图乙中应将b端与__________端相连;
　　　②若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为__________Ω;
　　　③该电路可设置启动制冷系统的最高温度是__________℃。
　　　　　
　　　　

答案：
(1)D
(2)①c ②170 ③80 【点拨】
(2)①由图丙知，温度升高，热敏电阻阻值减小，控制电路电流变大，由图乙知此时电磁铁磁性增强，衔铁被吸下，动触点将与下端的静触点接触，制冷系统开始工作，故应将 b 端与 c 端相连。②衔铁被吸下时，控制电路的总电阻$R_{总}=\frac{U}{I}=\frac{6V}{25\times10^{-3}A}=240\Omega$，由图丙知当温度为$60^{\circ }C$时，$R_{t}=70\Omega$，则滑动变阻器接入电路的阻值$R_{P}=R_{总}-R_{t}=240\Omega - 70\Omega = 170\Omega$；③衔铁被吸下时，控制电路的总电阻为 240Ω，滑动变阻器的最大阻值为 200Ω，则$R_{t}$的最小阻值为 40Ω，如图丙所示，当$R_{t}' = 40\Omega$时，温度是$80^{\circ }C$，则该电路可设置启动制冷系统的最高温度是$80^{\circ }C$。
