《2025年综合应用创新题典中点九年级物理下册鲁科版》

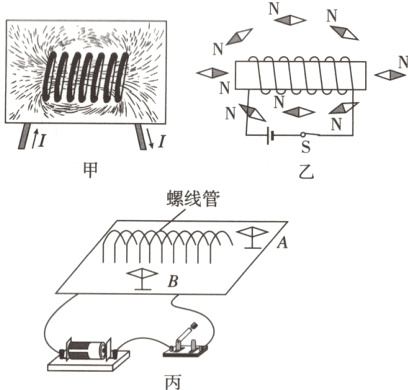

1. [2024·济南期末] [新考法·开放性] 在做“探究通电螺线管外部的磁场分布”实验中：
(1)闭合开关后，观察到螺线管周围的小磁针发生偏转，说明________________________。
(2)在嵌入螺线管的玻璃板上均匀撒满细铁屑，闭合开关后________________（填写操作方法），细铁屑的排列如图甲所示，说明通电螺线管外部磁场与________磁体的磁场相似。
(3)如图乙所示，把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针________极的方向，这个方向就是该点的磁场方向。
(4)在螺线管外部A、B两处放置小磁针，如图丙所示，闭合开关，发现A处小磁针发生偏转，而B处正常的小磁针不偏转，试说明B处小磁针不偏转的可能原因：______________________________。
(5)如果想探究通电螺线管的极性与电流方向的关系，接下来的操作是______________________________；并观察小磁针的指向。
(6)若让你对这个实验进行改进，你的改进办法是______________________________。

答案：
(1)通电螺线管周围存在磁场
(2)轻敲玻璃板；条形
(3)N
(4)小磁针N极的指向与磁场方向相同
(5)将与螺线管相连的电源的正负极调换
(6)在电路中加装一个滑动变阻器，用于保护电路

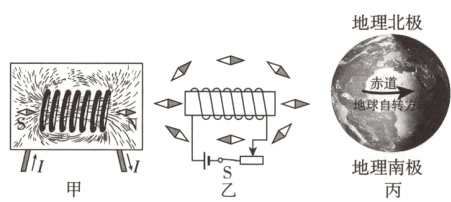

2. [2024·潍坊期末] 吴立学习小组利用铁屑、小磁针、滑动变阻器、电池、通电螺线管等实验器材，探究通电螺线管外部的磁场方向是怎样的。实验装置及现象如图甲所示。在螺线管的两端各放一个小磁针，在固定有通电螺线管的水平硬纸板上均匀地撒满铁屑，轻敲纸板，铁屑的排列情况如图甲所示。请你参与探究并回答下列问题：

(1)本实验通过________________________来证明磁场的存在。
(2)将多个小磁针摆放在螺线管周围的硬纸板上，闭合开关，小磁针发生偏转，静止时的指向如图乙所示的示意图，摆放小磁针是为了确定通电螺线管周围磁场的________。如果想让小磁针旋转180°后静止，应进行的操作是________________________，经上述操作后，铁屑的分布形状________（填“没有改变”或“发生改变”）。
(3)在图甲中，想比较磁场中不同位置的磁场强弱，应观察________________________。在图乙中，当将滑动变阻器滑片向________移动时，通电螺线管的磁场变强。
(4)地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，结合图甲、乙分析推断：图丙中地球的圆形电流方向与地球自转方向________（填“相同”或“相反”）。

答案：
(1)铁屑有序分布的现象
(2)方向；对调电源正负极；没有改变
(3)铁屑形成的线条的疏密程度；左
(4)相反
