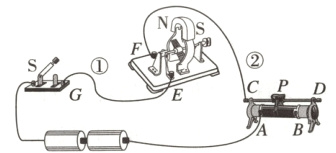

8. 小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（ ）
A. 只对调电源的正、负极
B. 只对调磁体的N、S极
C. 同时对调电源的正、负极和磁体的N、S极
D. 导线①改接G、F点，导线②改接C、E点
　

答案： C　[点拨]电动机转动方向与电流方向和磁场方向有关，只对调电源的正、负极或者只对调磁体的N、S极，电动机的转动方向发生变化，但同时对调电源正、负极和磁体N、S极，电动机的转动方向不发生变化，故A、B不符合题意，C符合题意;导线①改接G、F点，导线②改接C、E点，电动机中的电流方向发生变化，可以改变电动机的转动方向，故D不符合题意。故选C。

9. 如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜______（填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对______有力的作用，此现象中能量转化情况是______。
　

答案： 左右往复;通电导体;电能转化为机械能

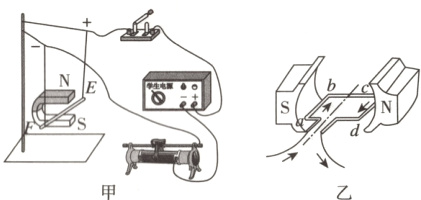

10. [2024·济宁阶段练习] 在观察“磁场对通电直导线的作用”活动中，小晴按照图甲所示组装实验器材。
　
（1）为完成该观察活动且实验效果明显，放在蹄形磁体磁场中的直导线EF应选择下列金属棒中的______。（ρ铜＞ρ铁＞ρ铝）
A. 铁棒 B. 铜棒 C. 铝棒
（2）选好直导线后，将滑动变阻器的滑片移动到适当位置，闭合开关，看到直导线EF向右运动，说明磁场对通电导体有力的作用，______就是根据该原理制成的。
（3）将滑动变阻器的滑片向右端移动，发现直导线EF向右运动并摆起的幅度更大，这说明磁场对通电导体作用力的大小与______有关。
（4）在图乙中，通电后cd段导线受磁场力F1的方向为竖直向下，此时，ab段导线所受磁场力F2的方向是竖直向______（填“上”或“下”）。
（5）要使图乙中线圈持续转动，应在其外部加装______，自动改变线圈中的电流方向。

答案：
(1)C　
(2)电动机
(3)电流大小　
(4)上
(5)换向器
[点拨]
(2)通电导体在磁场中受力运动属于电动机的原理。
(3)将滑动变阻器的滑片向右端移动，滑动变阻器接入电路阻值变小,电路中电流变大，导线摆动的幅度变大，说明受到的作用力变大，这说明磁场对通电导体的作用力的大小与电流的大小有关。
(4)由图乙可知，磁场方向不变,ab段与cd段电流方向相反,cd段所受力方向竖直向下，则ab段所受力方向竖直向上。
(5)换向器起到改变电流方向的作用。要使图乙中线圈持续转动，应在其外部加装换向器，自动改变线圈中的电流方向。

11. [新考法·开放结论] 如图所示是互助小组制作的一台简易电动机，用硬金属丝做两个支架，分别与电源的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴，用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮。将线圈放在支架上，磁体放在线圈下，接通电源并用手轻推一下线圈，线圈就会不停地转动起来。
　
（1）刮漆皮的目的是使线圈能够导电，且在刚转过______时，切断线圈中的电流，线圈由于惯性转过另外半圈，保证了线圈持续地转动下去；线圈一端刮去半周漆皮的作用相当于______（填实际电动机某一部件的名称）。
（2）推一下线圈的原因是使线圈越过______。
（3）线圈不停转动的原因是当线圈转动起来后，有了一定的惯性及磁场对通电线圈有______的作用，就能不断地转动下去。
（4）要使线圈的转动方向发生改变，请提出两个方案：
①______；
②______。

答案：
(1)平衡位置;换向器
(2)平衡位置
(3)力
(4)①只改变磁场方向;②只改变电流方向
点规律涉及电动机转动情况的问题归纳如下:
　①完全不转则为内部某处断路，或线圈被卡死。②时转时停，则为接触不良。③开始时不转，拨动后又正常转动，则是线圈开始时正好处于平衡位置。④改变转动方向，应改变电流方向和磁场方向中的一个，不能同时改变两个。⑤改变转速应改变磁场的磁性强弱或电流的大小。
