《2025年一本九年级物理下册人教版》

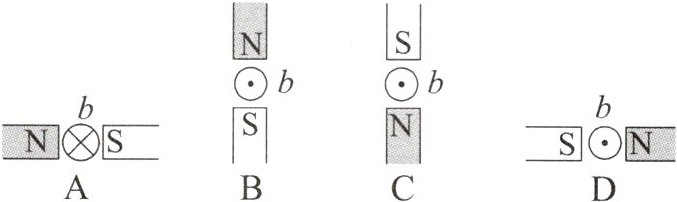

6.在物理学中，用“⊗”表示电流的方向垂直于纸面向里，“⊙”表示电流的方向垂直于纸面向外。如图所示，表示通电导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，下列四种情况中，通电导体b受到的磁场力方向水平向左的是 （ ）

答案： C

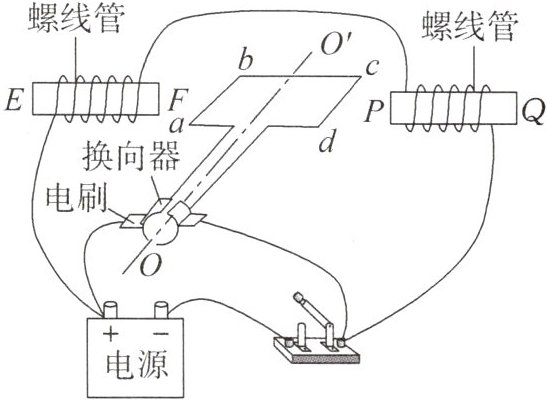

7.（2023·安徽中考）下图为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO'为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则 （ ）

A.螺线管F端为N极，P端为N极
B.螺线管F端为S极，P端为S极
C.若将电源的正、负极对调，则从O点沿转轴观察，线圈仍顺时针转动
D.若将电源的正、负极对调，则从O点沿转轴观察，线圈将逆时针转动

答案： C

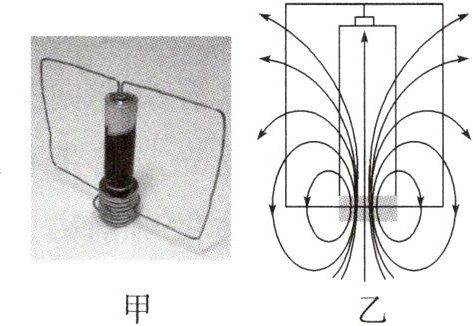

8.（实验器材生活化）图甲为一台简易电动机，它由一节旧电池、小块钕磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为______（选填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面________（选填“向外”或“向里”）。

答案： N@@向外

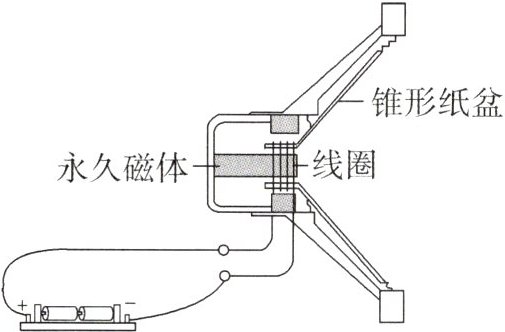

9.（教材素材变式）如图所示，在扬声器的线圈两端连接干电池，扬声器________持续发声，线圈________持续受到磁场的作用。（均选填“会”或“不会”）

答案： 不会@@会

10.（开放性试题）如图所示，一个不能打开的盒子外面露出一段细长的导线。试设计两种不同的实验方法，在不损坏导线的情况下，判断导线中是否有电流，并完成下表。
|方法|所用器材|主要实验步骤及判断导线中是否有电流的方法|
| ---- | ---- | ---- |
|方法一| | |
|方法二| | |

答案： 小磁针@@在桌面上放一个小磁针，小磁针静止时，把导线平行放在小磁针正上方，若小磁针发生了偏转，则说明导线中有电流通过@@铁钉、大头针@@把导线绕在铁钉上，制成一个电磁铁，看能否吸引大头针，若能，则说明导线中有电流通过
