《2025年一本九年级物理下册人教版》

7.如图所示，将两个线圈套在一根光滑的玻璃管上，导线柔软，可自由滑动。闭合开关S后，两线圈将 （ ）

A.左右分开
B.向中间靠拢
C.静止不动
D.先左右分开，然后向中间靠拢

答案： A

[变式] 通电线圈相当于一匝通电螺线管，其两侧的磁极与线圈中电流方向的关系可用安培定则判定。如图所示，将两个线圈挂在水平固定的光滑细杆MN上，给两个线圈通以图示方向的电流，两个线圈将________（选填“靠近”或“远离”），左侧线圈的右端为____极。

答案： 远离@@S

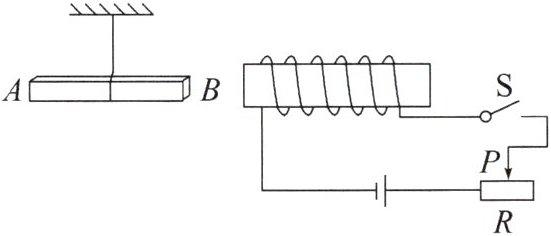

8.（2023·内蒙古通辽中考）如图所示，用细线悬挂的条形磁体，磁极未知。当闭合开关S后，磁体的B端与通电螺线管的左端相互排斥，B端是磁体的_____极；当断开开关S，磁体静止时，B端会指向地理的_______（选填“北方”或“南方”）。

答案： N@@北方

9.（2023·四川达州中考）如图所示，请在括号内标出通电螺线管左端的磁极、小磁针右端的磁极以及导线上A点的电流方向。（磁极均用“N”或“S”表示）

答案：

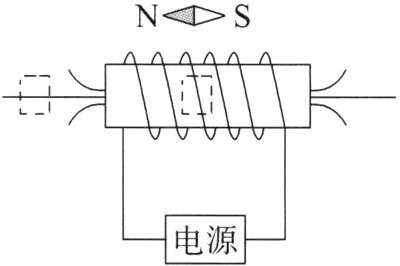

[变式1] （2023·四川泸州中考）如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。

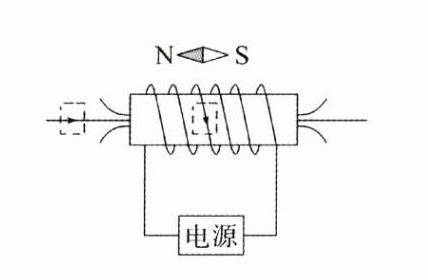

答案：

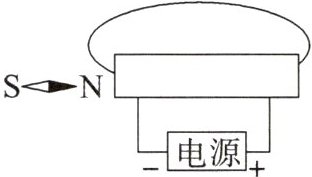

[变式2] 给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。请标出螺线管外磁感线的方向，并在图中画出螺线管的绕线方向。

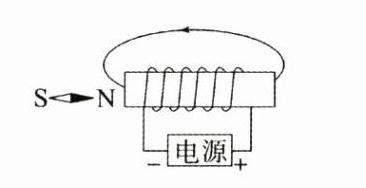

答案：

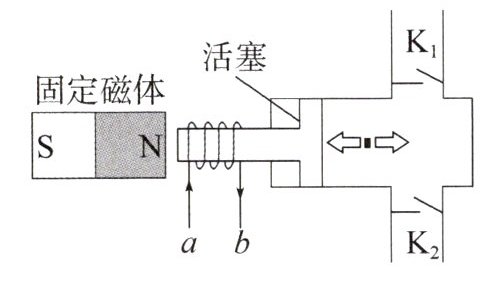

10.（2023·山东济宁中考）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为_____极，此时活塞将向______运动，促使血液流动。

答案： N@@右
