1.在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5 V，灯丝的电阻约为8 Ω。

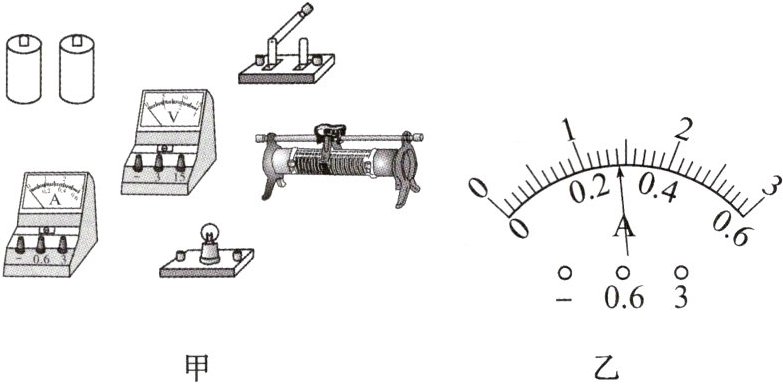

（1）请用笔画线代替导线，把图甲中的电路元件连接成实验电路(连线不得交叉)。
（2）在连接电路时，开关应处于________状态。
（3）在实验过程中，用手移动滑动变阻器的滑片时，眼睛应该观察____（填字母）。
A.电流表的示数
B.电压表的示数
C.小灯泡是否发光
D.滑动变阻器滑片的位置
（4）实验过程中，闭合开关，调节滑动变阻器，当电压表的示数为______ V时，小灯泡正常发光。若此时电流表的示数如图乙所示，则通过小灯泡的电流为________ A，小灯泡的额定功率为_______ W。
（5）实验时，闭合开关后，若发现小灯泡不亮，电流表无示数，但电压表有示数，则产生该故障的原因可能是_______________________（写出一条即可）。
（6）某同学探究小灯泡在不同电压下的实际功率时，他设计了记录实验数据的表格，请你指出表格中的错误：_______________________。
|实验次序|电压U/V|电流I/A|电功率P/W|小灯泡的平均电功率/W|
|----|----|----|----|----|
|1| | | | |
|2| | | | |
|3| | | | |

答案： 如图所示@@断开@@B@@2.5@@0.28@@0.7@@小灯泡断路（合理即可）@@不需要求小灯泡的平均电功率

2.下列各组仪器中，可以用来测量电功率的是 （ ）
①电能表和电压表 ②电能表和电流表
③电能表和停表 ④电压表和电流表
A.①②
B.③④
C.①④
D.②③④

答案： B

3.“伏安法测电阻”和“伏安法测小灯泡的电功率”是电学中两个重要的实验，小聪同学对两个实验进行了梳理和对比，下列说法正确的是 （ ）
A.两个实验的原理相同
B.滑动变阻器在两个实验中的作用仅是保护电路
C.两个实验进行多次测量的目的不同
D.两个实验都采用了控制变量法

答案： C

4.在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5 V，电阻约为10 Ω，有两个规格分别为“10 Ω 1 A”的滑动变阻器A和“50 Ω 2 A”的滑动变阻器B，电源电压为6 V。

（1）本实验中应选择滑动变阻器______（选填“A”或“B”）。

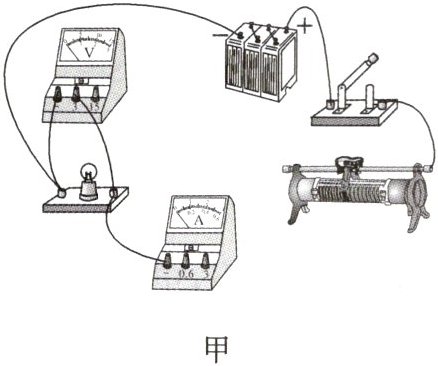

（2）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器的滑片向左移动时，滑动变阻器接入电路的阻值变大。
（3）连好电路后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是_____（填字母）。
A.断开开关，更换小灯泡
B.检查电路是否断路
C.移动滑动变阻器的滑片，观察小灯泡是否发光

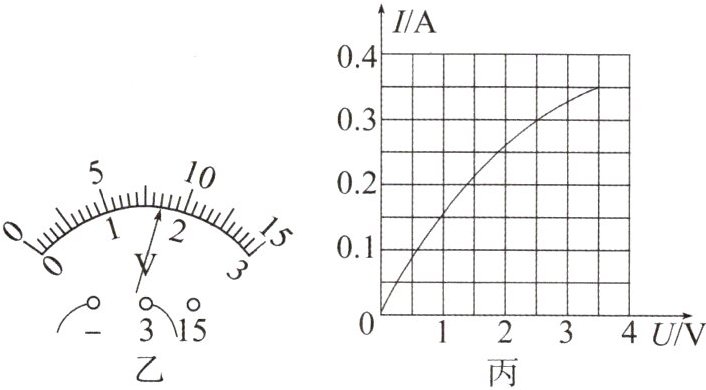

（4）问题解决后，继续进行实验，发现电压表的示数如图乙所示，若要测量小灯泡的额定功率，则应将滑动变阻器的滑片向_____（选填“右”或“左”）端移动，直到小灯泡正常发光。
（5）根据实验数据描绘出如图丙所示的I - U图像，小灯泡的额定功率为_______ W，此时小灯泡的电阻为_______ Ω(结果保留一位小数)。
（6）由图丙可知，小灯泡正常发光时，滑动变阻器消耗的电功率为_______ W。
|

答案： B@@如图所示@@C@@右@@0.75@@8.3@@1.05
