《2025年一本九年级物理下册人教版》

8.在家庭电路中常发生下列情况：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的原因可能是 （ ）
A.前者是插座短路，后者是灯泡短路
B.前者是插头短路，后者是灯泡短路
C.两者都是插座短路
D.两者都是插头短路

答案： B

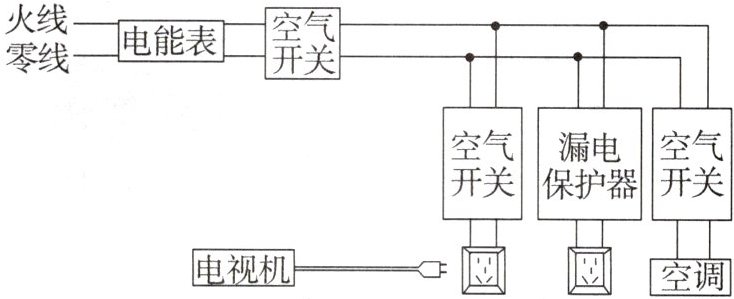

9.现在一般标准住宅户内配电系统的方框图如图所示，下列说法错误的是 （ ）

A.干路中的空气开关跳闸可能是电路被短路或电路的总功率过大引起的
B.电视机上方的空气开关跳闸一定是因为电视机的功率过大
C.三孔插座短路后，漏电保护器不会切断该支路
D.空调上方的空气开关跳闸可能是空调被短路引起的

答案： B

10.(教材素材变式)商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”。售货员是从________（填物理量的名称）的角度来说的，顾客是从__________（填物理量的名称）的角度来说的。微波炉一开就“烧保险”的原因：家庭电路中接入微波炉后，总功率________，这会造成干路电流________，当干路电流超过保险丝的__________时，保险丝就立即熔断。

答案： 电能@@电功率@@变大@@变大@@熔断电流

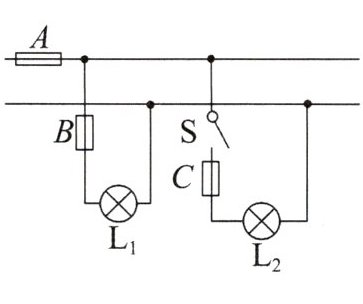

11.如图所示，电源电压未知，灯泡电阻不变，A 为一根额定电流为 5 A 的保险丝，B、C 均为额定电流为 3 A 的保险丝。两灯泡的电阻分别为 R₁ = 21 Ω，R₂ = 18 Ω。当开关 S 断开时，通过灯泡 L₁ 的电流为 2.4 A。当开关 S 闭合时，问：

(1)通过保险丝 A 的电流是多少?
(2)哪根保险丝有可能熔断?

答案： 【解析】（1）电源电压$U = U_1 = I_1R_1 = 2.4A×21Ω = 50.4V$，通过灯泡$L_2$的电流$I_2=\frac{U}{R_2}=\frac{50.4V}{18Ω}=2.8A$。因为并联电路中干路电流等于各支路电流之和，所以通过保险丝A的电流$I = I_1 + I_2 = 2.4A + 2.8A = 5.2A$。 （2）根据计算结果可知，$I＞5A$，$I_1＜3A$，$I_2＜3A$，所以保险丝A可能会熔断。 【答案】（1）5.2 A （2）保险丝A

12.(跨学科实践)寒冷的冬天，小明家新安装了一台空调，当他打开空调取暖时，家里的空气开关突然跳闸；而在某一天深夜，他将老旧的台灯打开时也发生了相同情况。
(1)请你分别解释上述情况。
(2)对家庭电路改造时，除了要更换干路输电线和保险装置外，还必须考虑更换什么?

答案： 【解答】（1）空调的功率较大，当与其他家用电器一起使用时，连入电路中的用电器总功率过大，根据公式$I=\frac{P}{U}$，在家庭电路电压不变时，电流较大，所以出现了空气开关跳闸现象。台灯的功率较小，老旧的台灯接入电路后，电路短路，电路中电流过大，空气开关跳闸。 （2）对家庭电路改造时，除了要更换干路输电线和保险装置外，还必须考虑更换电能表。
