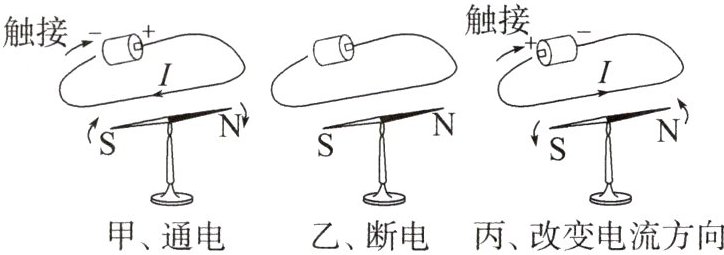

1.（教材实验变式）如图所示，在水平桌面上放一小磁针，把导线放在小磁针上方并且与小磁针平行。

（1）对比甲、乙两图发现：导线通电时，小磁针发生偏转；切断电流时，小磁针又回到原位。这说明通电导线周围存在_______，通电导线相当于_______。
（2）对比甲、丙两图发现：改变电路中的电流方向时，小磁针的偏转方向也改变。这说明电流的磁场方向跟___________有关。
（3）甲、丙两图中，如果撤去小磁针，导线通电时，其周围_____（选填“有”或“无”）磁场。
（4）这个现象最早是由丹麦物理学家___________发现的，用小磁针的偏转来反映通电导线周围有无磁场，用到的物理方法是___________法。

答案： 磁场@@磁体@@电流方向@@有@@奥斯特@@转换

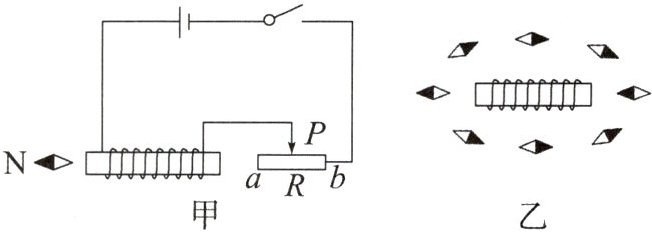

2.在“探究通电螺线管外部磁场特点”的实验中，小华设计了如图甲所示的电路。

（1）实验过程中，可通过观察______________________来判断通电螺线管的磁极。
（2）图乙是通电螺线管周围有机玻璃板上小磁针的分布状态，观察可知通电螺线管的外部磁场与___________的磁场相似，推测通电螺线管的两极在通电螺线管的________。这里用到的物理方法是___________法。
（3）改变通电螺线管中的电流方向，发现小磁针的指向发生改变，该现象说明通电螺线管外部的磁场方向与___________有关。

答案： 小磁针N极所指的方向@@条形磁体@@两端@@类比@@电流方向

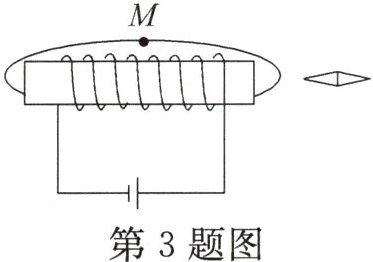

3.如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，M点的磁场方向及小磁针左端的极性分别是 （ ）

A.向左 N极
B.向右 N极
C.向左 S极
D.向右 S极

答案： B

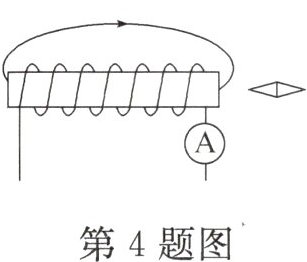

4.如图所示，由通电螺线管的磁感线方向可知，电流表的上端为______接线柱；静止的小磁针的左端为_____极。

答案： 正@@N

5.（易错）在如图所示的电路中，根据小磁针静止时的指向可知 （ ）

A.a端是通电螺线管的N极，c端是电源正极
B.b端是通电螺线管的N极，d端是电源正极
C.a端是通电螺线管的N极，c端是电源负极
D.b端是通电螺线管的N极，d端是电源负极

答案： A

6.（2023·四川成都中考）小聪和小明同学探究“通电螺线管的磁场方向”实验的示意图如图所示。实验时，在小圆圈的位置上放置小磁针，闭合开关S，画出不同位置小磁针静止时N极的指向；对调电源正、负极，重复上述操作。下列说法不正确的是 （ ）

A.小磁针的作用是指示通电螺线管周围的磁场方向
B.闭合开关S，放置在a、b处的小磁针静止时N极指向相同
C.对调电源正、负极，闭合开关S，通电螺线管的磁场方向改变
D.通过实验可总结出通电螺线管的极性和电流方向的关系

答案： B
