《2025年一本九年级物理下册人教版》

章末复习
＜＜知识体系构建＞＞
生活用电
家庭电路
组成：进户线、电能表、总开关、保险盒、家用电器和插座等
火线和零线
火线和零线之间有①______的电压
辨别：试电笔
构造：金属笔尖、②______、氖管、弹簧、金属笔卡
作用：辨别火线和零线
使用方法：手要接触③______
三孔插座
作用：避免接触有金属外壳的用电器时发生触电事故
连接方法：④______上接地
漏电保护器：站在地上的人不小心接触了火线，电流经过⑤______流入⑥______，这时漏电保护器会切断电流
家庭电路中电流过大的原因
原因：电路中用电器总功率过大和⑦______
保险丝
材料特点：⑧______大，熔点低
注意：不可用铜丝或铁丝替代
安全用电
常见触电现象
家庭电路触电：⑨______、单线触电
高压触电：高压电弧触电、⑩______
急救：立即切断电源，紧急救护
安全用电原则
不接触⑪______，不靠近⑫______
更换灯泡，搬动电器前应先断开电源开关，不弄湿用电器，不损坏电线绝缘层
保险装置、插座、导线、家用电器等达到使用寿命要及时更换
＜＜易错二次闯关＞＞
易错点1 家庭电路故障的分析与判断

答案： 220 V@@电阻@@金属笔卡@@左零右火@@人体@@大地@@短路@@电阻@@双线触电@@跨步电压触电@@低压带电体@@高压带电体

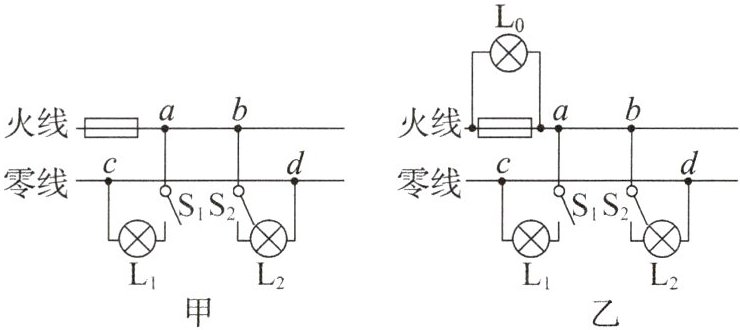

1.如图甲所示的家庭电路中，保险丝断了，电工师傅在保险丝两端并联上一个灯泡L₀，如图乙所示，按下面的顺序进行检测：①只闭合开关S₁，灯L₁、L₀微亮；②断开开关S₁，闭合S₂，灯L₂不亮、L₀亮。若电路中只有一处故障，则是 （ ）


A.灯L₂短路
B.灯L₁所在支路断路
C.c、d两点间断路
D.c点左侧的零线断路

答案： A

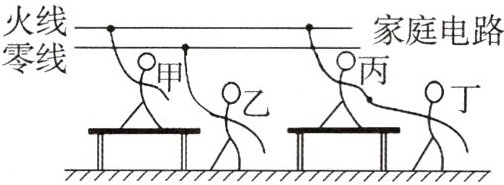

2.在学习家庭用电时，老师们总是会画这样的简笔画，如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，则 （ ）



A.甲、乙都会触电
B.甲、丙都会触电
C.丙、丁都会触电
D.乙、丁都会触电

答案： C
