《2025年一本九年级物理下册人教版》

10.(模型建构)(2023·山西中考)在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示。下列说法正确的是 （ ）


A.树叶尖端指向地磁南极
B.指南针的“N”应标注在树叶尖端
C.树叶周围存在磁场和磁感线
D.若用磁体的 N 极靠近树叶尖端，则会相互吸引

答案： D

11.某条形磁体的磁场分布图如图所示，下列说法正确的是 （ ）

A.该条形磁体的左端为 N 极，右端为 S 极
B.a 处的磁场强弱与 b 处的磁场强弱相同
C.置于 a 处的小磁针静止时南极指向右侧
D.在磁体内部，磁感线从磁体右端指向左端

答案： C

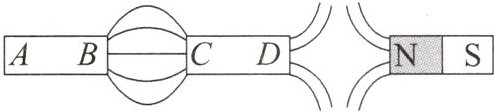

12.三个磁体相邻磁极间的磁感线分布如图所示，则 D 端为 极，B 端为 极。（均选填“N”或“S”）

答案： N@@N

13.利用被磁化的缝衣针制成的简易指南针如图所示，若静止时针尖指向地理位置的北方，则针尖是简易指南针的 极。此时，将指南针底座逆时针旋转 90°，针尖静止时将指向地理位置的 方。

答案： N@@北

14.某一磁体周围磁场的部分磁感线如图所示，由磁感线的分布特点可知，若在 b 点放置一个可自由转动的小磁针，则小磁针静止时，其 S 极指向图中的 （选填“P”或“Q”）处；同一小磁针在 a 点所受磁场力 （选填“大于”“小于”或“等于”）在 b 点所受磁场力；同一条磁感线上 a、b 两点的磁场方向 （选填“相同”或“不相同”）。

答案： P@@小于@@不相同

[变式] 某一条形磁体周围磁场的部分磁感线分布图如图所示。根据图中小磁针 N 极的指向，可以判断出磁感线 PQ 的方向为 （选填“P→Q”或“Q→P”），条形磁体的 N 极在 （选填“P”或“Q”）附近。

答案： P→Q@@P

15.在一个圆纸盒里放一条形磁体（沿 AC 或 BD 方向），在圆纸盒外放一些小磁针，各小磁针静止时 N 极的指向如图中箭头所示，则条形磁体是沿 方向放置的， 端为 N 极。

答案： BD@@D

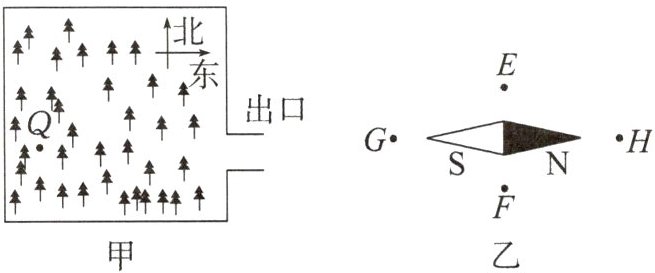

16.(劳动教育)图甲为一森林的俯视图，某探险小组进入森林后在 Q 处迷失方向，为走出森林，他们借助指南针来辨别方向，指南针的指向如图乙所示，那么他们正确的前进方向应是沿着指南针所在位置的 （ ）

A.E 方向
B.F 方向
C.G 方向
D.H 方向

答案： B
