《2025年一本九年级物理下册人教版》

1.如图所示，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 向右移动时 （ ）

A.电压表的示数不变，电路的总功率变小
B.电流表的示数变大，电路的总功率变大
C.电压表的示数变大，灯的亮度变暗
D.电流表的示数变小，灯的亮度变暗

答案： B

2.在如图所示的电路中，电源电压保持不变，闭合开关 S 后，当滑动变阻器的滑片 P 自右向左滑动时 （ ）

A.电压表 $V_1$ 的示数增大
B.电流表 A 的示数减小
C.定值电阻 R 的电功率减小
D.电路消耗的总电功率增大

答案： D

3.如图所示的电路，闭合开关 S 后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中 （ ）



A.电流表的示数变小
B.电压表的示数变小
C.灯泡的功率变大
D.电路的总功率变大

答案： D

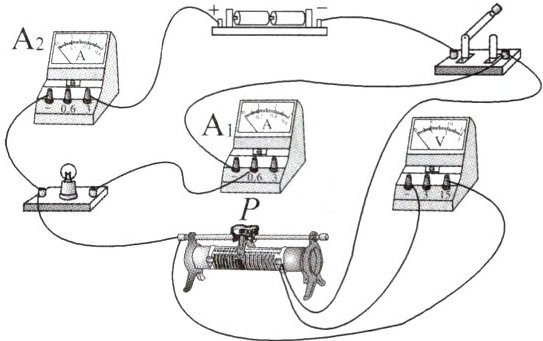

4.如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片 P 从中点向左滑动。关于该过程，下列说法正确的是 （ ）


A.电流表 $A_1$ 的示数变小，灯泡的亮度不变
B.电压表的示数不变，灯泡的亮度变暗
C.电流表 $A_2$ 的示数变小，滑动变阻器的功率变小
D.整个电路的总功率变大

答案： C

5.如图所示，电源电压保持不变，$R_1$ 是定值电阻，$R_2$ 是热敏电阻，其阻值随温度的升高而减小。闭合开关 S 后，当温度升高时 （ ）

A.电路总电阻变大
B.通过电阻 $R_1$ 的电流变大
C.电阻 $R_1$ 的电功率变大
D.热敏电阻 $R_2$ 的电功率变大

答案： D

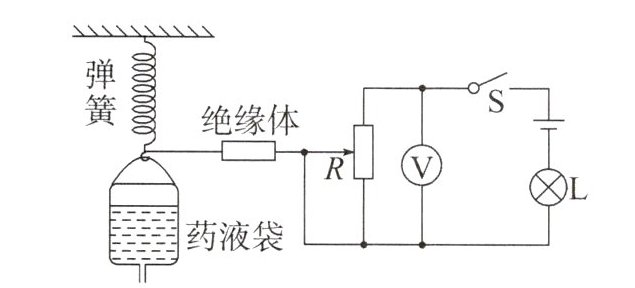

6.为了减少医护人员与病人的接触，科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。当药液袋中药液量减少时 （ ）


A.灯泡亮度变暗
B.电压表示数变小
C.电路总阻值变大
D.电路总功率变小

答案： B

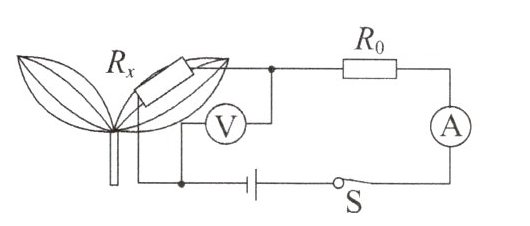

7.(2024·黑龙江佳木斯一模)湿敏电阻，当其周围空气中的水蒸气含量减少时，它的电阻值也会变小，将它放在植物叶片附近，可检测植物是否缺水，将这种湿敏电阻 $R_x$ 附着在叶片上并接入如图所示电路中，$R_0$ 为定值电阻，电源电压恒定。若植物含水量升高，则电压表的示数_______，电流表的示数_______，电路的总功率_______。（均选填“增大”“减小”或“不变”）

答案： 增大@@减小@@减小

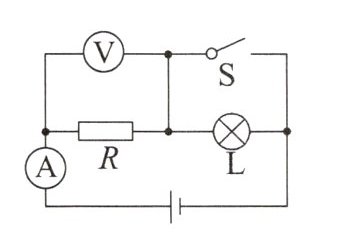

8.如图所示的电路中，当开关 S 由断开到闭合时 （ ）


A.电压表的示数变小，电流表的示数变大，电路的总功率变小
B.电压表的示数不变，电流表的示数不变，电路的总功率变小
C.电压表的示数不变，电流表的示数变大，电路的总功率变大
D.灯泡不亮，电压表的示数变大，电路的总功率变大

答案： D

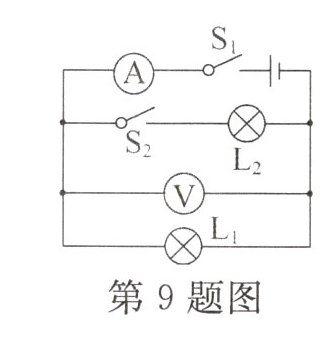

9.将两个规格不同的灯泡 $L_1$、$L_2$ 接入如图所示的电路中，电源电压保持不变，闭合开关 $S_1$、$S_2$ 后，下列说法正确的是 （ ）

A.通过灯泡 $L_1$、$L_2$ 的电流一定相同
B.灯泡 $L_1$ 与灯泡 $L_2$ 的亮度一定相同
C.只断开开关 $S_2$，灯 $L_1$ 发光且亮度不变
D.只断开开关 $S_2$，电路的总功率变大

答案： C

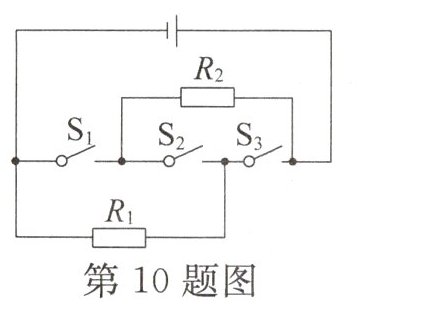

10.如图所示的电路中，电源电压 $U = 10\ V$，电阻 $R_1 = 5\ \Omega$，$R_2 = 20\ \Omega$。只闭合开关 $S_1$ 时，电路中的工作电流是______ A；只闭合开关 $S_2$ 时，电路消耗的功率为 $P$，只闭合开关 $S_1$ 和 $S_3$ 时，$R_1$ 与 $R_2$ ______ 联，电路消耗的功率为 $P'$，则两次功率之比 $P : P' =$ _______ 。

答案： 0.5@@并@@4 : 25

11.(一原创)如图所示的电路中，电阻 $R_1 = R_2 ＜ R_3$，电路中消耗的总功率最小时，应闭合开关______；电路中消耗的总功率最大时，应闭合开关__________；若使电阻 $R_3$ 消耗的电功率最大，则应闭合开关__________。


[变式] 上题所示的电路中，电源电压保持不变，电阻 $R_1 = 4\ \Omega$，$R_2 = 2\ \Omega$。当开关 $S_1$ 闭合，$S_2$、$S_3$ 都断开时，电流表的示数为 1 A；当开关 $S_1$、$S_2$、$S_3$ 都闭合时，电流表的示数变化了 0.8 A，则电阻 $R_3$ 为______ $\Omega$ ，此时电路的总功率为________ W。

答案： S₁
@@S₁、S₂、S₃
@@S₁、S₂、S₃
@@20
@@10.8
