《2025年一本九年级物理下册人教版》

10. 若一台电视机、一台电风扇和一个电烙铁消耗相同的电能，则下列说法正确的是 （ ）
A. 电视机产生的热量等于电视机消耗的电能
B. 电风扇在工作时消耗的电能全部转化为内能
C. 电烙铁产生的热量最多
D. 电流对三个用电器做的功不同

答案： C

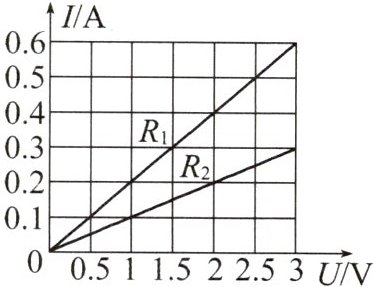

11. 下图是电阻$R_{1}$、$R_{2}$的$I - U$图像。把两电阻并联在电路中，相同时间内，通过电阻$R_{1}$、$R_{2}$的电流做功之比为 （ ）

A. $2:1$
B. $1:2$
C. $1:3$
D. $3:1$

答案： A

[变式] 把上面的两个电阻串联在电路中，相同时间内，通过电阻$R_{1}$、$R_{2}$的电流做功之比为 （ ）
A. $2:1$
B. $1:2$
C. $1:3$
D. $3:1$

答案： B

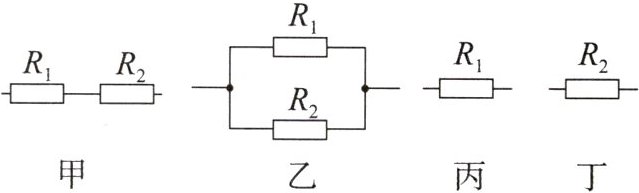

12. 现有两个定值电阻$R_{1}$和$R_{2}(R_{1}＜R_{2})$，按照如图所示的四种方式，分别接到电压恒为$U$的电源两端工作相同的时间。四个电路中总电阻、总电流、电流做功大小关系正确的是 （ ）

A. $R_{甲}＞R_{乙}＞R_{丁}＞R_{丙}$
B. $I_{丙}＞I_{丁}＞I_{乙}＞I_{甲}$
C. $W_{乙}＞W_{丙}＞W_{丁}＞W_{甲}$
D. 甲方式消耗电能最多，丙方式消耗电能最少

答案： C

13.（2023·山东滨州中考）如图所示，电源电压恒定不变，定值电阻$R_{1}$的阻值为$10\ \Omega$。闭合开关，电流表$A$的示数为$0.5\ A$，$A_{1}$的示数为$0.3\ A$，则电源电压为______ V，定值电阻$R_{2}$在$1\ min$内消耗的电能为______ J。

答案： 3@@36

14.（2023·四川泸州中考）小明观察到家里的电能表如图所示。他只将一个电热水器接入家庭电路正常工作，观察到电能表指示灯闪烁$80$次用时$48\ s$，则这段时间内，电热水器消耗的电能为__________ J，电热水器的电阻丝阻值为______ $\Omega$；该电热水器连续工作$30\ min$，电能表示数将变为__________ $kW\cdot h$。

答案： $9.6×10^{4}$@@24.2@@5 219.1

15. 如图所示的电路中，定值电阻$R_{1}=40\ \Omega$，$R_{2}=20\ \Omega$，闭合开关$S$，电压表的示数为$10\ V$。求：
（1）通过电阻$R_{2}$的电流；
（2）通电$300\ s$，电流通过电阻$R_{1}$所做的功和电路消耗的总电能。

答案： 【解析】（1）由题图可知，两电阻串联，电压表测电阻$R_{2}$两端的电压。 由欧姆定律可得，通过电阻$R_{2}$的电流$I_{2} = \frac{U_{2}}{R_{2}} = \frac{10\ V}{20\ \Omega} = 0.5\ A$ （2）因为串联电路中的电流处处相等，所以通过电阻$R_{1}$的电流$I_{1} = I_{2} = I = 0.5\ A$ 电阻$R_{1}$两端的电压$U_{1} = I_{1}R_{1} = 0.5\ A×40\ \Omega = 20\ V$ 通电300 s，电流通过电阻$R_{1}$所做的功$W_{1} = U_{1}I_{1}t = 20\ V×0.5\ A×300\ s = 3000\ J$ 电路消耗的总电能$W_{总} = I^{2}(R_{1} + R_{2})t = (0.5\ A)^{2}×(40\ \Omega + 20\ \Omega)×300\ s = 4500\ J$ 【答案】（1）0.5 A （2）3 000 J；4 500 J

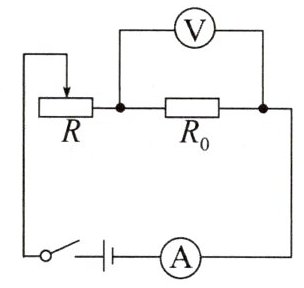

16. 如图所示，电源电压为$6\ V$，电阻$R_{0}=10\ \Omega$，电流表的量程为$0～0.6\ A$，电压表的量程为$0～3\ V$，滑动变阻器$R$上标有“$20\ \Omega\ \ 0.5\ A$”的字样。当电路中电流最大时，$1\ min$内电流通过滑动变阻器$R$做的功为______ J。

答案： 54
