《2025年一本九年级物理下册人教版》

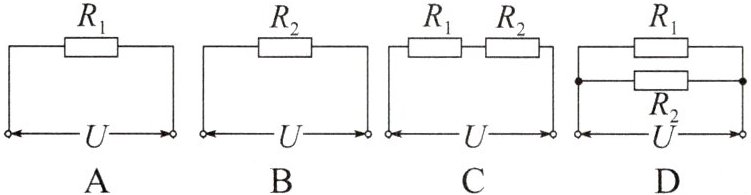

8.如图所示的四个电路中，电源电压 U 相同，R₁＞R₂，比较四个电路的总功率，其中最小的是 （ ）

答案： C

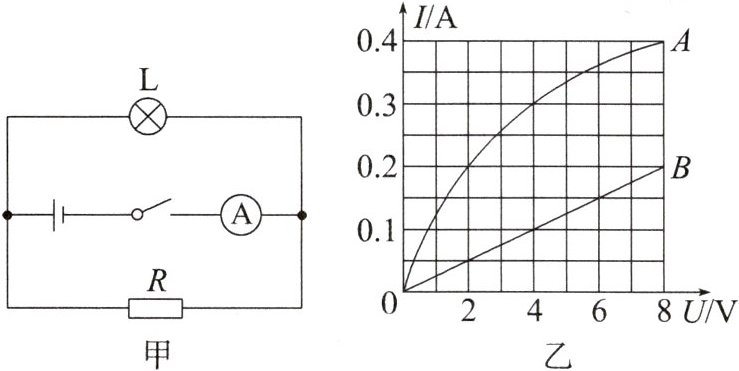

9.小灯泡 L 和定值电阻 R 接在如图甲所示的电路中，两者的 I-U 关系图像如图乙所示，下列说法正确的是 （ ）

A.图乙中曲线 A 表示电阻 R 的 I-U 关系图像
B.当电源电压为 4 V 时，电流表的示数为 0.5 A
C.当电源电压为 4 V 时，小灯泡 L 的实际功率为 1.6 W
D.如果将小灯泡 L 和定值电阻 R 串联在电压为 10 V 的电源两端，电路消耗的总功率为 2 W

答案： D

10.如图所示，电源电压保持不变，小灯泡 L₁、L₂上均标有“12 V 6 W”的字样(设小灯泡的电阻不变)。当闭合开关 S₁、S₂时，小灯泡 L₁正常发光；当闭合开关 S₁、断开开关 S₂时，小灯泡 L₁的功率为 （ ）

A.1.5 W
B.3 W
C.6 W
D.12 W

答案： A

11.如图所示的电路，电源电压为 30 V 且保持不变。R₁为定值电阻，开关 S 闭合后，移动滑动变阻器 R₂的滑片，当电流表的示数为 2 A 时，滑动变阻器 R₂的电功率为 36 W，则定值电阻 R₁的阻值为_____Ω；当电流表的示数为 3 A 时，滑动变阻器的电功率为______W。

答案： 6@@36

12.如图所示的电路，电源电压为 6 V 且保持不变，定值电阻 R₀的阻值为 20 Ω。闭合开关，移动滑动变阻器的滑片，电流表的示数从 0.1 A 变到 0.25 A，则滑动变阻器滑片移动的方向是_______(选填“向左”或“向右”)，滑动变阻器的电功率的变化量为_______W。

答案： 向左@@0.15

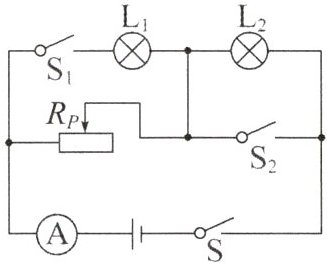

13.(2023·四川成都中考)如图所示的电路中，电源电压恒为 6 V，灯泡 L₁标有“6 V”字样，额定功率字迹不清，灯泡 L₂标有“4 V 1.6 W”字样，滑动变阻器的最大阻值为 50 Ω，电流表的量程为 0～0.6 A。闭合开关 S、S₁、S₂，滑动变阻器的滑片位于最右端时，电流表的示数为 0.42 A，不考虑灯泡电阻的变化。
(1)求灯泡 L₁的额定功率。
(2)只闭合开关 S，移动滑动变阻器滑片，在确保电路安全的前提下，求电流表示数的变化范围。

答案： 1.8 W@@0.1～0.4 A
