《2025年一本九年级物理下册人教版》

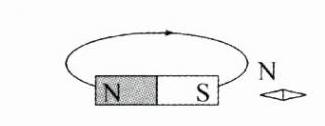

1.如图所示，小磁针在条形磁体的作用下处于静止状态，请标出小磁针的 N 极和条形磁体磁感线的方向。

答案：

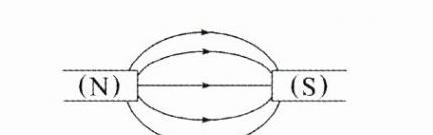

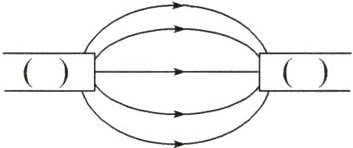

2.如图所示，请根据两条形磁体磁感线的分布情况，在括号中标出磁体的 N 极和 S 极。

答案：

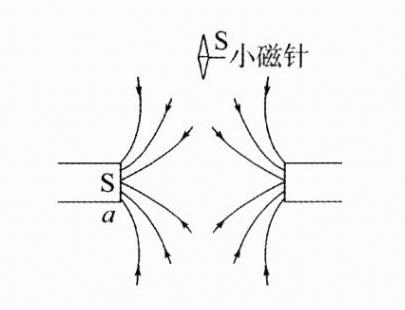

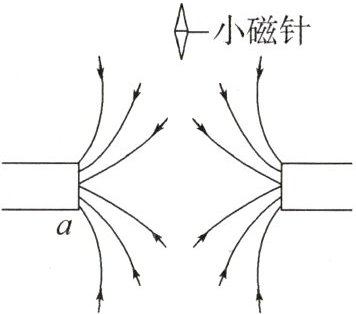

3.如图所示，请根据磁感线的方向，标出磁体 a 端的磁极名称和小磁针的 S 极。

答案：

4.请在图中标出蹄形磁体的 N、S 极和磁感线的方向。

答案：

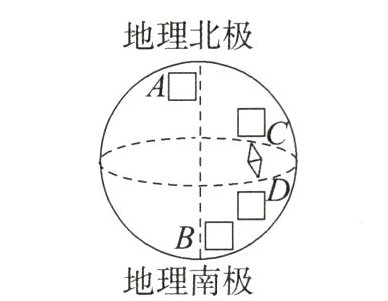

5.地球周围存在着磁场，如图所示，请在 A、B 的方框中标出地磁场的 N、S 极，并在 C、D 的方框中标出小磁针静止时的 N、S 极。

答案：

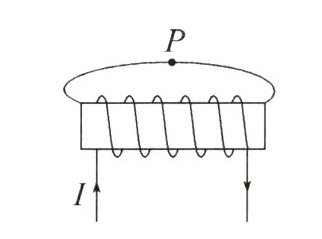

6.(2023·黑龙江绥化中考)请在图中标出通电螺线管的 N 极，并在 P 点用箭头标出通电螺线管磁感线的方向。

答案：

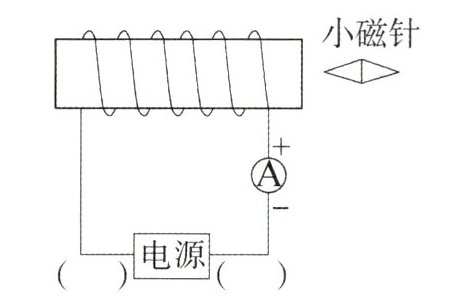

7.(2023·四川凉山州中考)如图所示，电流表正确连接在电路中，通电时请在括号中标出电源的正、负极及小磁针静止时的 N 极。

答案：

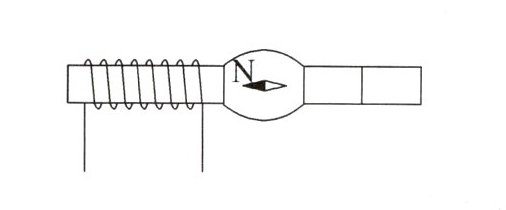

8.(2023·甘肃兰州中考)如图所示，小磁针左侧为通电螺线管，右侧为条形磁体，请根据小磁针的 N 极指向，标出条形磁体的磁极，并用箭头标出磁感线的方向和通电螺线管中的电流方向。

答案：

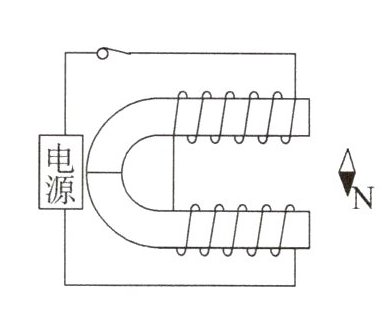

9.根据小磁针静止时所指的方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

答案：

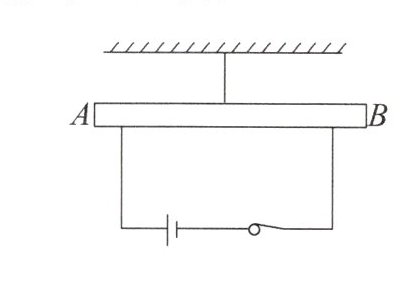

10.将一个通电螺线管 AB 用单线悬挂起来，如图所示，最后静止时 A 端指南、B 端指北。画出通电螺线管上的导线环绕方式，并在通电螺线管两端标出 N、S 极。

答案：

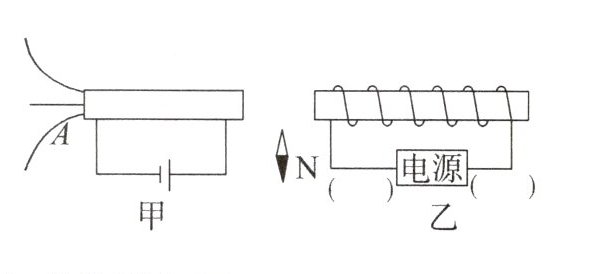

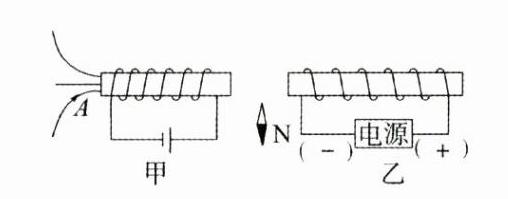

11.如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：
(1)甲通电螺线管的绕法和 A 处磁感线的方向；
(2)乙通电螺线管电源的正、负极。

答案：

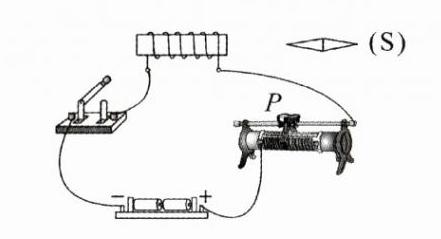

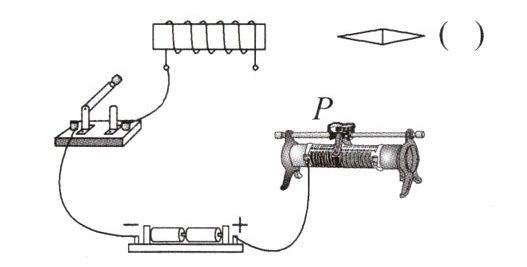

12.如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称(要求：闭合开关，移动滑片 P 时，螺线管磁性强弱改变)。

答案：

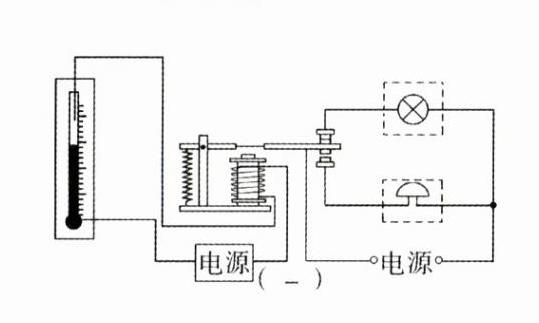

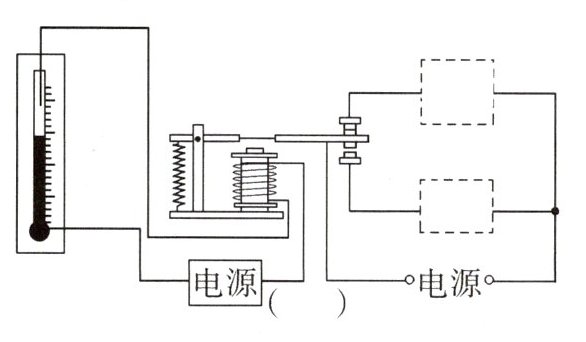

13.(2023·辽宁营口中考)某温度自动报警器的原理图如图所示。电磁铁上端为 N 极，在水银温度计中封入一段金属丝。当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性(用“＋”或“－”表示)，并在虚线框内填入电铃(ⓜ)和指示灯的电路元件符号。

答案：

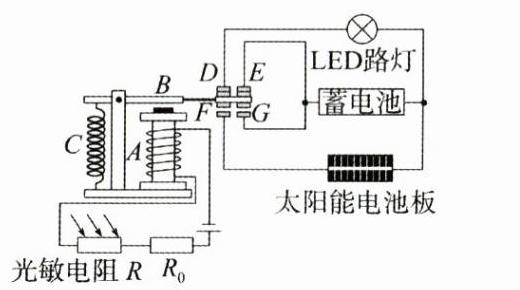

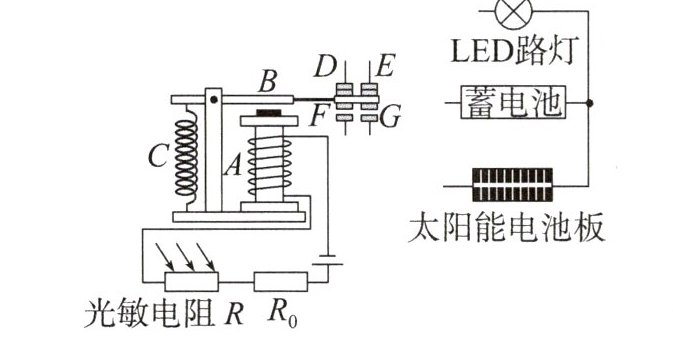

14.下图是某小区利用太阳能给 LED 路灯供电的自动控制电路的原理示意图，其中，光敏电阻的阻值随光照强度的增强而减小。白天，该装置通过太阳能电池板给蓄电池充电；晚上，蓄电池给 LED 路灯提供电能，使其发光照明。试将电路连接完整。

答案：
