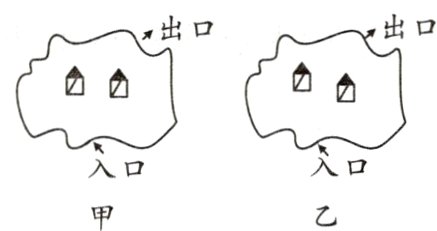

例题2　如图所示，某公园有两个游览点(用亭子表示)，其游览的入口和出口都已确定。请按以下要求设计游览路线。
(1)游客由入口到出口，先后经过两个游览点，请在图甲中用笔画线画出游览路线；
(2)游客由入口到出口，每次只经过其中任意一个游览点，请在图乙中用笔画线画出游览路线。
　　　　
由此联想到我们所学的电路知识。现在有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？

【设计实验与进行实验】

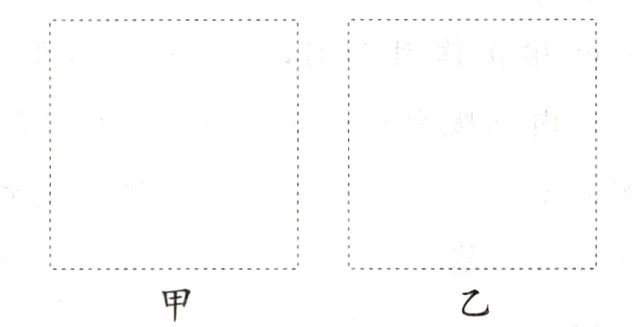

请在下图所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
　　

【评估】

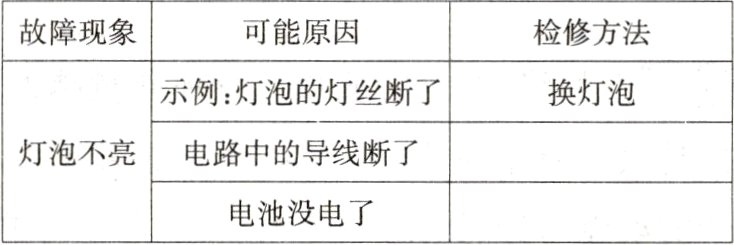

(1)正确连接后闭合开关，灯泡不亮。请在表格中填写简单的检修方法。
　
(2)如图所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭。不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联。


解析
要先后经过两个游览点，连线应该逐个顺次连接；每次只经过任意一个游览点，则连线应该并列地连接；根据串联电路和并联电路的知识，可画出串联电路和并联电路的电路图；评估(1)电路的导线断了，应该换用好的导线；电池没电了，则应该换用电电量充足的电池；(2)串联电路中各用电器互相影响，并联电路中各用电器互不影响，因此只要把其中的一个小灯泡取下，如果另一个小灯泡还能发光，即不受影响，说明是并联，若不能发光，说明是串联。

答案(1)、(2)如下图所示。
　　　
　　　　　　甲　　　　　乙

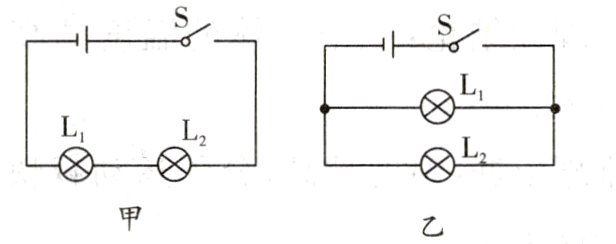

【设计实验与进行实验】如下图所示。
　　
【评估】(1)换导线　换电池
(2)取下一个小灯泡，若另一个小灯泡还能发光说明是并联，若不能发光说明是串联。
