《2025年赢在假期期末加寒假九年级物理人教版合肥工业大学出版社》

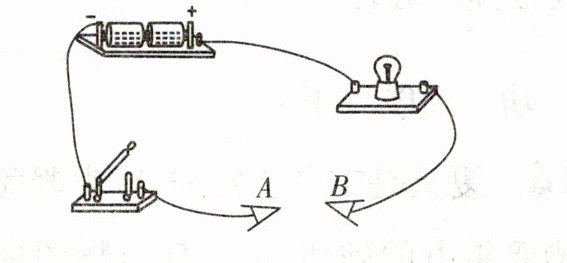

例题6　如图所示，如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较______来判断不同导体电阻的大小。若两个导体的电阻差异不大，则可以用______表替换灯泡，作进一步的判断。

解析
若将某一导体接到电路A、B之间，则电流会先后经过导体与灯泡，它们是串联的；如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较灯泡的亮度来判断不同导体电阻的大小；若两个导体的电阻差异不大，则必须用电流表替换灯泡，作更为准确的判断。
答案 灯泡亮度　电流

答案：

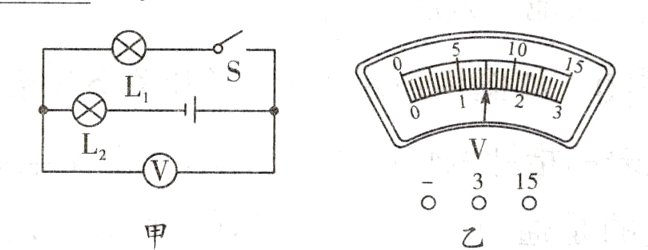

例题7　如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L₁两端的电压为______V，L₂两端的电压为______V。

解析
由题图甲可知，电压表测量L₁两端的电压，所以L₁两端的电压一定小于6V，由题图乙可知电压表的示数应为1.5V，即L₁两端的电压为1.5V；又根据串联电路的电压特点可知L₂两端的电压为6V - 1.5V = 4.5V。
答案 1.5　4.5

答案：

例题8　某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是______联的，手电筒正常工作时通过三粒灯珠的电流______(选填“相等”或“不相等”)，手电筒电池的电压为______。
解析
取下一粒灯珠，另外两粒不亮，说明这三粒灯珠相互影响，是串联的；串联电路中，电流处处相等，所以手电筒工作时通过三粒灯珠的电流相等；根据串联电路电压的特点，串联电路的总电压等于各串联部分的电压之和，每粒灯珠两端的电压都为U，则电源电压为3U。
答案 串　相等　3U

答案：

例题9　在如图所示的电路中，电源电压为6V，$R_{1}=4\ \Omega$，闭合开关S后，电压表读数为2V，则电流表的示数为______A，电阻$R_{2}$的阻值为______$\Omega$。

解析
两电阻串联，电流相等，故$I = \frac{U_{1}}{R_{1}} = \frac{2\ V}{4\ \Omega} = 0.5\ A$；$U_{2} = U - U_{1} = 6\ V - 2\ V = 4\ V$，$R_{2} = \frac{U_{2}}{I} = \frac{4\ V}{0.5\ A} = 8\ \Omega$。
答案 0.5 8

答案：
