7. 三种电路
(1)通路：______的电路。特征是电路中有电流，用电器能工作。
(2)断路：______的电路。特征是电路中没有电流，用电器不能工作。
(3)短路：不经过______而直接用______把电源的正负极连接起来的电路。短路时，电路中的电流很大，会烧坏电源和导线。应注意避免发生短路。

答案：
(1)处处连通
(2)在某处断开
(3)用电器 导线

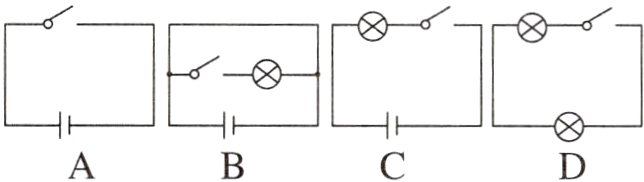

例题 如下图所示的电路中正确的是( )

分析
图A中没有用电器，开关闭合后会发生短路；图B中，有一根导线不经过用电器而直接连接到了电源的两极上，造成了电源短路；图D中缺少电源而使用电器无法工作。
答案 C

答案：

8. 串联和并联
(1)电路中最常见的两种连接方式：______和______。
(2)串联电路。
①定义：把电路元件______连接起来的电路叫串联电路。
②特点：a. 电流只有______条路径，无干路、支路之分；b. 通过一个用电器的电流一定通过另一个用电器，各用电器______；c. 串联电路中，只要串联接入一只开关，即可控制______。
③电路如图所示。

(3)并联电路。
①定义：把电路元件______连接起来的电路叫并联电路。
②特点：a. 电流有______路径，有干路、支路之分；b. 干路电流在分支处分成两个或两个以上的支路，每条支路中都有一部分电流通过，即每条支路都与电源形成一个通路，各支路用电器______；c. 干路开关控制______，支路开关控制______。
③电路如所示。

(4)电路的连接。
①画好电路图，确认电路图无误后，再根据电路图连接电路。
②连接电路时要按一定顺序进行。
③在接线过程中，开关要______，在检查电路连接无误后，再______开关。

答案：
(1)串联 并联
(2)①逐个顺次 ②一 互相影响 整个电路
(3)①并列 ②两条或两条以上 互不影响 干路 本支路
(4)③断开 闭合

例题 电路中有两个小灯泡，其中一个灯丝断了，另一个小灯泡仍然发光，则这两个小灯泡（ ）
A. 一定并联
B. 一定串联
C. 可能并联
D. 无法确定
分析
两个小灯泡接入电路中，其中一个灯丝断了，另一个仍能发光，说明这两个小灯泡互不影响，可用断路法来判断，它们一定是并联，故选A。
答案 A
