例题6　某同学在探究“通过电阻的电流跟其两端电压的关系”时，利用如图1所示电路，在a、b两点间分别接入定值电阻$R_1$、$R_2$，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U－I关系图象，如图2所示。若将$R_1$、$R_2$组成并联电路，当通过$R_1$的电流为1A时，通过$R_2$的电流为　　　　(　　　　)
　　 　
A. 0.5A
B. 1A
C. 2A
D. 3A
解析
从题图中可以看出，$R_1=\frac{6V}{2A}=3\Omega$，$R_2=\frac{6V}{1A}=6\Omega$，将$R_1$、$R_2$组成并联电路时，它们两端的电压相等，此时电压$U=I_1R_1=1A\times3\Omega=3V$，则通过$R_2$的电流$I_2=\frac{U}{R_2}=\frac{3V}{6\Omega}=0.5A$。
答案A

答案：

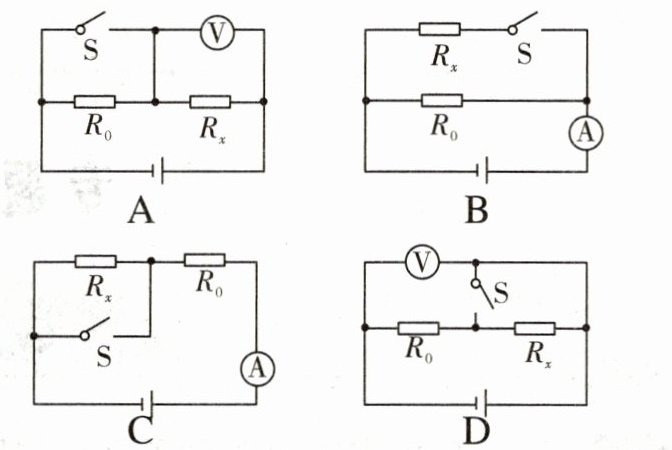

例题7　如图所示的四个电路中，$R_0$为已知阻值的定值电阻，不能测出未知电阻$R_x$阻值的电路是　　　　　　　　　　　　　(　　　　)

解析
本题考查了测量电阻的方法，A选项中开关S闭合时，$R_0$被短路，电压表测量电源电压U；开关S断开时，$R_0$和$R_x$串联，电压表直接测量$R_x$两端电压$U_x$，定值电阻两端的电压$U_0=U - U_x$，通过定值电阻的电流$I=\frac{U_0}{R_0}$，则$R_x=\frac{U_x}{I}=\frac{U_x}{U - U_x}R_0$，故A选项可以测出$R_x$的阻值。B选项中当开关S断开时，电流表测量通过$R_0$的电流，则电源电压为$U = IR_0$，当开关闭合时，$R_x$与$R_0$并联，电流表测量干路中的总电流$I'$，则$I_x=I' - I$，则$R_x=\frac{U}{I' - I}$，故B选项可以测出$R_x$的阻值。C选项中当开关S闭合时，电流表测量通过$R_0$的电流，则电源电压为$U = IR_0$，当开关S断开时，$R_x$与$R_0$串联，$R_{总}=\frac{U}{I'}=\frac{IR_0}{I'}$，所以$R_x=R_{总}-R_0=\frac{IR_0}{I'}-R_0$，故C选项可以测出$R_x$的阻值。D选项中当开关S闭合时，电路中$R_x$被短路，电压表测量电源的电压，当开关S断开时，两电阻串联，电压表测量电源电压，无法得到电路中的电流，无法测出$R_x$的阻值，故D选项不可以测出$R_x$的阻值。

答案D
