跟踪训练1 酒驾易造成交通事故，利用如图所示的电路可以检测司机是否酒驾，图中的$R_1$为定值电阻，$R_2$是一个“气敏传感器”，它的电阻值会随着其周围酒精蒸气的浓度增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则
( )

A. 电路的总电阻减小，电流表的示数减小
B. 电路的总电阻减小，电流表的示数增大
C. 电路的总电阻增大，电流表的示数增大
D. 电路的总电阻增大，电流表的示数减小
[答案] B

答案：

跟踪训练2 下列对欧姆定律及其公式理解正确的是
( )
A. 根据$R = \frac{U}{I}$可知，导体的电阻与该导体两端的电压成正比
B. 根据$U = IR$可知，导体两端的电压与该导体的电阻成正比
C. 根据$I = \frac{U}{R}$可知，电阻一定时，通过导体的电流与该导体两端的电压成正比
D. 因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
[答案] C

答案：

3. 测灯泡工作时的电阻
(1)提出问题：如何用______表和______表测量一段导体的电阻。
(2)方法：______。
(3)原理：______。
(4)电路图如右图所示。
(5)器材：电池组、小灯泡、______、______、______、开关各一个、导线若干。
(6)实验步骤

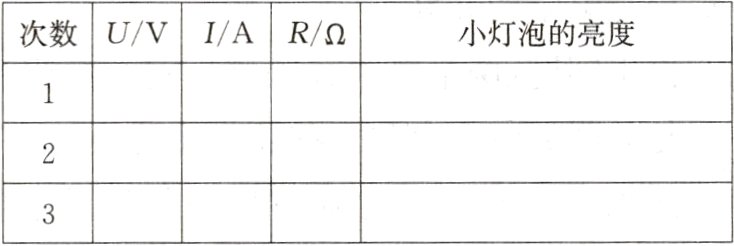

实验数据记录表格如下：

答案： 3.
(1)电压 电流
(2)伏安法
(3)$R = \frac{U}{I}$
(5)滑动变阻器 电压表 电流表

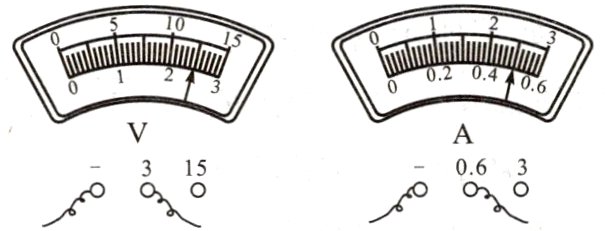

例题 在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示，则流过小灯泡的电流为______A，小灯泡的电阻为______Ω。

分析
由题图可知，电压表选择的量程是0～3 V，每小格(分度值)为0.1 V，电压表读数为2.5 V，电流表选择的量程为0～0.6 A，每小格(分度值)为0.02 A，电流表读数为0.5 A，小灯泡的电阻$R = \frac{U}{I} = \frac{2.5 V}{0.5 A} = 5$Ω。
答案 0.5 5

答案：

跟踪训练 在用伏安法测未知电阻$R_x$的实验中，电源电压为3 V，$R_x$的值约为3 Ω。滑动变阻器一只，规格是“1 A 20 Ω”，电流表一只(量程为0～0.6 A和0～3 A)，电压表一只(量程为0～3 V和0～15 V)。测量时，电流表应选______量程；电压表应选______量程。
[答案] 0～3 A 0～3 V

答案：
