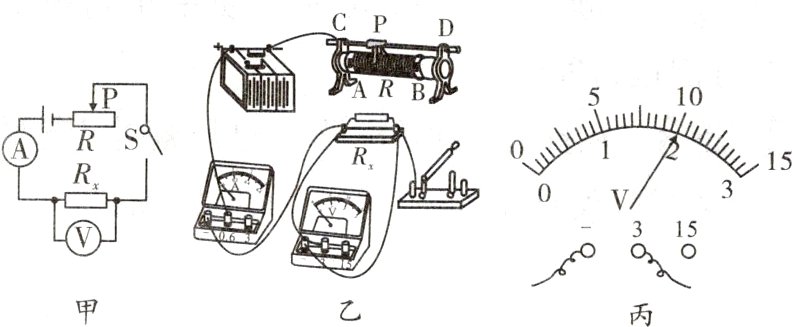

例题4　如图所示，图甲是“伏安法测电阻”的实验电路图。

(1)请你根据图甲的电路图，用笔画线代替导线,将图乙中的实物图连接完整。(要求滑动变阻器滑片P向右移动时阻值变大)
(2)在连接电路时,滑动变阻器的滑片要滑至最________(选填“左”或“右”)端。
(3)闭合开关S后，发现电流表有示数，电压表无示数，则出现的故障可能是________。
(4)排除故障后，闭合开关S,当滑片P移动到某一个位置时，电流表的示数为0.2A,电压表的示数如图丙所示，其读数为________V,则待测电阻$R_{x}=________Ω。$小宇同学提出应该多次改变滑片P的位置，读出多组数据进行计算，这么做的目的是________
解析
(1)滑动变阻器滑片P向右移动时阻值变大，故变阻器左下接线柱连入电路中。
(2)为保护电路，闭合开关前滑动变阻器的滑片应在阻值最大处，即最右端；
(3)闭合开关后，发现电流表有示数，电路为通路，电压表无示数，则出现的故障可能是电阻$R_{x}$短路；
(4)电压表的示数如图丙所示，电压表选用小量程，分度值为0.1V，其读数为2V，由欧姆定律，则待测电阻：$R_{x}=\frac{U}{I}=\frac{2V}{0.2A}=10Ω；$移动滑片P，记录多组电压表和电流表示数值，求平均电阻，减小误差。
 答案(1)见解析。　　(2)右　(3)电阻$R_{x}$短路　(4)2　10　求平均电阻值减小误差
