8. 某反恐小组的拆弹专家正在拆除恐怖分子设置在飞机上的定时爆炸装置（如图所示），为使爆炸装置停止工作，应剪断线________（选填“a”或“b”）。

答案： a

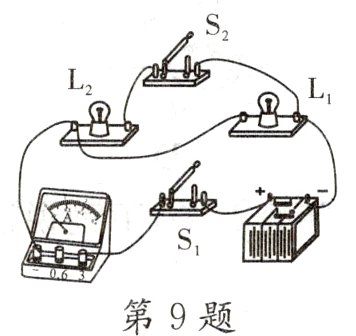

9. 如图所示，是小敏同学在某次实验探究中连接的电路。开关S₂控制的是灯________，电流表测量的是________中的电流。

答案： L₂ 干路

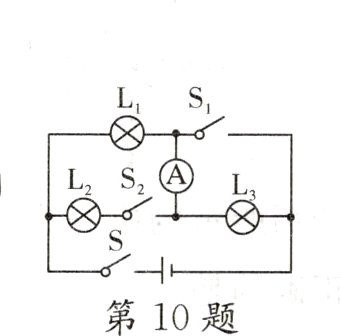

10. 如图所示的电路中，当开关S闭合，S₁、S₂断开时，灯泡________串联；当开关S、S₁、S₂均闭合时，灯泡________并联，此时电流表测的是________中的电流。

答案： L₁、L₃ L₁、L₂ L₂

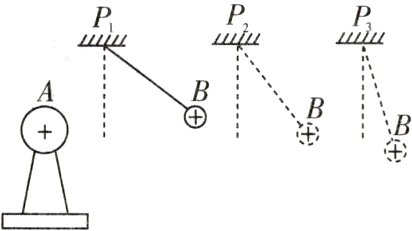

11. 小明参观了科技馆后，一组静电实验给他留下了深刻的印象，回来后他把实验情景绘成了一幅平面示意图，图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球。先后将小球B悬吊在距离A球远近不同的P₁、P₂、P₃处(如图所示)。
(1)小球偏离竖直方向的原因是__________
(2)请你根据此图，提出一个问题：________

答案：
(1)同种电荷相互排斥
(2)电荷间相互排斥作用的大小与什么因素有关

三、作图题

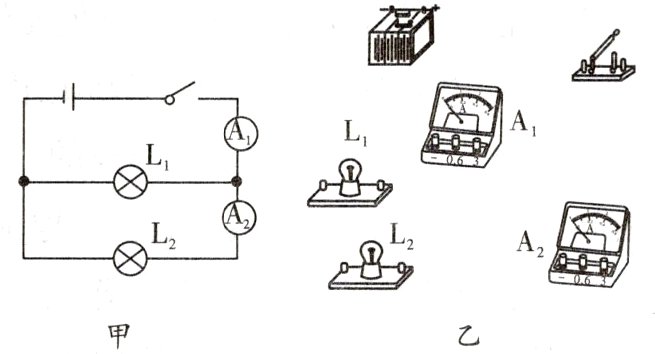

12. 在如图甲中，闭合开关后，通过灯泡L₁的电流为0.5 A，通过灯泡L₂的电流为0.4 A。试根据图甲将图乙中的实物用笔画线表示导线连接起来。

答案：
如图所示。

四、简答题
13. 小林用如图所示的电路探究串联电路特点，闭合开关S后，发现灯L₁较亮，灯L₂较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L₁、灯L₂，电流逐渐变小，所以灯L₁较亮，灯L₂较暗。小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明了小林的解释是错误的。请你完成下列问题：
(1)请画出小欢所设计的实验电路图。
(2)根据实验现象简要说明小林的解释是错误的。

答案：

(1)电路图如右图所示。
(2)按照小林的解释，闭合开关S后，电流从电源正极出发，经过灯L₂、灯L₁，电流逐渐变小，此时应该是灯L₂较亮，灯L₁较暗。但实验现象仍然是灯L₁较亮，灯L₂较暗。这说明小林的解释是错误的。
