《2025年点石成金金牌夺冠八年级物理上册人教版辽宁专版》

14.随着现代教育的普及，我们的教室中大多都安装了电子白板，把教师精心准备的各种素材投影在白板上，可为同学们获取知识提供便利。投影仪的镜头是凸透镜，当白板上成清晰的实像时，投影仪成像后的像距大于（选填“小于”“大于”或“等于”）物距。

答案： 14.凸透 大于

15.氧气瓶里的氧气原来的密度是$\rho$，体积是$V$，用去一半质量的氧气后，剩余氧气的体积为1$V$，剩余氧气的密度为$\frac{1}{2}$$\rho$。

答案： 15.$1\frac{1}{2}$

16.如图所示，三棱镜的截面为等腰三角形，一条光线从三棱镜的一面垂直入射，请画出这条入射光线经三棱镜从上表面射出的光路图。

答案：
16.如图所示。

17.请完成图中光路图。

答案：
17.如图所示。

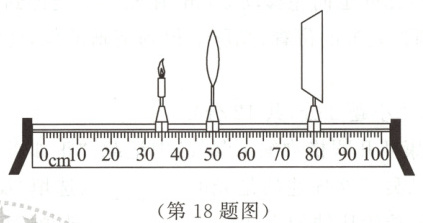

18.（$5$分）如图是“探究凸透镜成像的规律”的实验装置。

(1)实验前老师为同学们准备了焦距分别为$10\ cm$和$30\ cm$的两个凸透镜，为了顺利完成实验，应该选择焦距为10$ cm$

的

凸透镜。
(2)

将

点

燃

的蜡烛和光屏分别放在如图所示的位置，此时光屏上出现了烛焰清晰的像，像的性质是倒立、放大（选填“放大”或“缩小”）的实像，投影仪（选填“照相机”“投影仪”或“放大镜”）就是根据这一原理工作的；如果此时将蜡烛和光屏对调，光屏上能（选填“能”或“不能”）呈现烛焰清晰的像。
(3)另一

位

同

学

用

该套装

置

探

究

在

物距大于$2$倍焦距时，凸透镜成像的性质，记录的实验数据如下表所示。
|凸透镜的焦距$f = 10\ cm$|
|实验次数|物距$u/ cm$|像的性质|像距$v/ cm$|
|----|----|----|----|
|1|24|实|缩小|倒立|17|
|2|29|实|缩小|倒立|15|
|3|33|实|缩小|倒立|14|
根据实验数据，得出的结论是当物距大于2倍焦距时，凸透镜成倒立、缩小的实像。

答案： 18.
(1)10
(2)放大 投影仪 能
(3)当物距大于2倍焦距时，凸透镜成倒立、缩小的实像
